Кабель ААБл это надежное решение для передачи и распределения электроэнергии в стационарных установках. Эта марка кабеля востребована в электросетях на номинальное напряжение до 10 кВ и часто применяется для прокладки в земляных траншеях. Конструкция кабеля включает алюминиевую оболочку и стальную броню, что обеспечивает защиту от механических повреждений и коррозии при правильной эксплуатации. Рассмотрим технические характеристики, конструктивные особенности и условия применения кабеля ААБл.
Расшифровка маркировки кабеля ААБл
Маркировка кабеля ААБл отражает основные элементы его конструкции и область применения. Буквенные обозначения позволяют быстро определить материал токопроводящих жил, тип оболочки, наличие брони и особенности защитного покрытия.
Первая буква "А" указывает на алюминиевую токопроводящую жилу. Вторая буква "А" означает, что кабель имеет алюминиевую оболочку. Буква "Б" свидетельствует о наличии бронирования стальными лентами. Буква "л" обозначает, что в подушке под броней присутствует слой из пластмассовых лент. Такая конструкция защищает изоляцию от повреждений при наложении стальной брони.
Иногда в маркировке встречаются дополнительные обозначения. Например, буквы "ОЖ" в скобках после сечения указывают на однопроволочную жилу. Для кабелей с многопроволочными жилами используется обозначение "МН". Отсутствие буквы "Г" в конце маркировки свидетельствует о наличии наружного защитного покрова поверх брони.

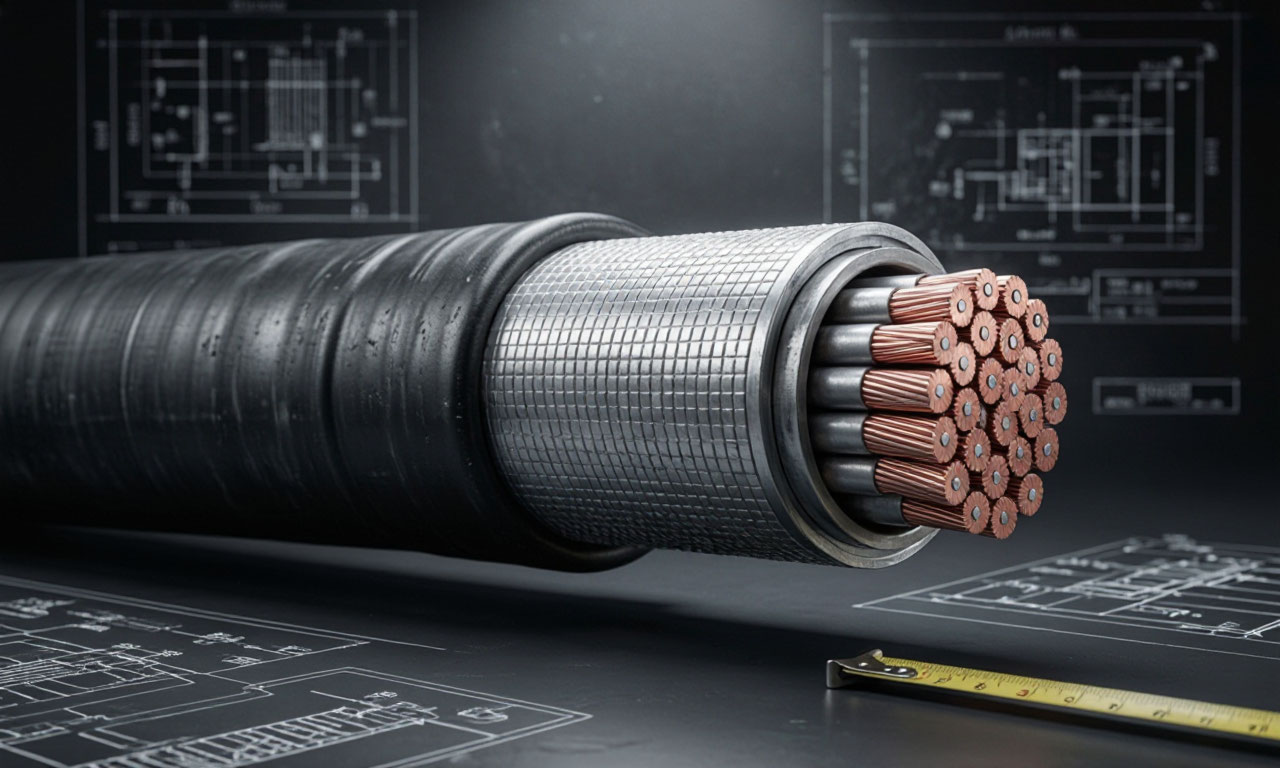

Конструктивные элементы кабеля ААБл
Кабель ААБл имеет сложную многослойную конструкцию, каждый элемент которой выполняет определенную функцию. Основные компоненты кабеля включают токопроводящие жилы, изоляцию, экран, оболочку и защитные покровы.
Токопроводящие жилы
В качестве токопроводящего материала используется алюминий. Жилы могут иметь круглую или секторную форму и изготавливаться в однопроволочном или многопроволочном исполнении. Класс гибкости жилы определяется количеством проволок: класс 1 однопроволочные жилы, класс 2 многопроволочные.
Диапазон сечений для кабелей ААБл варьируется от 25 до 800 мм² для многопроволочных жил, для однопроволочных до 240 мм². Сечение жилы определяет допустимую токовую нагрузку и влияет на массогабаритные характеристики кабеля.
Изоляция из пропитанной бумаги
Для изоляции жил используется кабельная бумага, пропитанная вязким маслоканифольным составом. Такая изоляция обеспечивает высокие электрические характеристики и длительный срок службы. Пропитка предотвращает проникновение влаги и повышает диэлектрическую прочность.
На каждую жилу накладывается фазная бумажная изоляция. Поверх скрученных изолированных жил наносится поясная изоляция из аналогичного материала. Для кабелей на напряжение 6 кВ и выше используется экран из ленты электропроводящей бумаги, который выравнивает электрическое поле.
Алюминиевая оболочка и защитные покровы
Поверх изолированных жил накладывается алюминиевая оболочка методом выпрессовки. Она выполняет функцию герметизации и защищает бумажную изоляцию от проникновения влаги. Алюминиевая оболочка обладает достаточной механической прочностью и устойчивостью к коррозии.
Поверх оболочки наносится подушка из крепированной бумаги или нетканого полотна с битумным покрытием. На подушку накладываются две стальные ленты, образующие броню. Защитный покров из ПВХ или стеклопряжи поверх брони защищает кабель от внешних воздействий.
Технические характеристики
Кабель ААБл выпускается для работы в сетях переменного тока промышленной частоты 50 Гц. Основные технические параметры включают номинальное напряжение, допустимый нагрев, электрическое сопротивление и другие характеристики.
Номинальное напряжение и классы
Кабели ААБл производятся на номинальное напряжение 1, 6 и 10 кВ. Напряжение определяет толщину изоляции и конструктивные параметры кабеля. Для каждого класса напряжения существуют свои требования к испытательному напряжению и толщине изоляционных слоев.
При выборе кабеля важно учитывать номинальное напряжение сети. Для сетей 6 кВ и 10 кВ кабели ААБл являются оптимальным решением благодаря высоким электрическим характеристикам бумажной изоляции.
Допустимые температуры нагрева
Допустимая токовая нагрузка кабеля ограничивается максимально допустимой температурой нагрева жил. Для кабелей на напряжение 1 кВ и 6 кВ длительно допустимая температура составляет 80°С, для кабелей на 10 кВ 70°С.
В режиме перегрузки допускается повышение температуры: до 105°С для кабелей 1 и 6 кВ, до 90°С для кабелей 10 кВ. При токах короткого замыкания максимальная температура жил не должна превышать 200°С. Превышение этих значений приводит к ускоренному старению бумажной изоляции.
Электрические параметры
Электрическое сопротивление токопроводящих жил зависит от сечения и материала. Для алюминиевых жил сечением 185 мм² сопротивление не превышает 0,164 Ом/км, для 240 мм² 0,125 Ом/км при температуре 20°С. Сопротивление изоляции составляет не менее 200 МОм на 1 км длины.
Условия прокладки и эксплуатации
Кабель ААБл разработан для прокладки в земле в траншеях с низкой и средней коррозионной активностью. Бронирование стальными лентами защищает кабель от механических повреждений при обратной засыпке грунта.
Прокладка в земле
При прокладке в земле кабель не должен подвергаться растягивающим нагрузкам, чтобы избежать повреждения алюминиевой оболочки и брони. Участки с высоким содержанием блуждающих токов требуют применения дополнительных мер защиты от электрохимической коррозии.
Минимальный радиус изгиба при монтаже составляет 25 наружных диаметров для кабелей с однопроволочными жилами и 15 диаметров для многопроволочных. Температура окружающей среды при прокладке не должна опускаться ниже 0°С.
Ограничения по прокладке
Кабели с бумажной изоляцией, пропитанной вязким составом, имеют ограничение по разности уровней между высшей и низшей точками трассы не более 15–25 метров. Это связано с текучестью пропиточного состава при нагреве. При больших перепадах высот необходимо использовать стопорные муфты или кабели с нестекающим пропиточным составом.
Кабели ААБл не рекомендуется эксплуатировать на участках с высоким уровнем вибрации и динамических нагрузок. Для прокладки на эстакадах и мостах при наличии опасности механических повреждений кабель также может применяться с учетом указанных ограничений.
Строительная длина
Строительная длина кабеля ААБл регламентируется стандартами и зависит от сечения и количества жил. Для кабелей на напряжение 1 кВ строительная длина указывается в соответствии с ГОСТ 18410-73. Наличие ограничений по строительной длине связано с технологией изготовления и необходимостью обеспечения качества изоляции по всей длине кабеля.
Применение кабеля ААБл
Основная область применения кабеля ААБл это системы распределения и передачи электроэнергии на промышленных предприятиях и в энергосистемах. Кабель востребован при строительстве и реконструкции электрических сетей напряжением до 10 кВ.
Кабель может эксплуатироваться в макроклиматических районах с умеренным и холодным климатом в диапазоне температур от -50°С до +50°С. Срок службы составляет не менее 30 лет при соблюдении условий эксплуатации. При необходимости срок может быть продлен по результатам технического диагностирования.
Гарантийный срок эксплуатации кабеля составляет 54 месяца. За этот период кабель должен сохранять работоспособность при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Кабель ААБл это технически совершенное решение для стационарной прокладки в земле с бумажной изоляцией, алюминиевой оболочкой и стальной броней. Его характеристики обеспечивают надежную работу в сетях до 10 кВ при температурах от -50°С до +50°С. Понимание конструктивных особенностей и условий эксплуатации позволяет правильно выбрать кабель и обеспечить его длительный срок службы.
Топ-5 сфер применения кабеля ААБл
Прокладка в земляных траншеях
Кабель ААБл является одним из наиболее востребованных решений для подземной прокладки силовых линий. Основное преимущество для этого типа монтажа наличие бронирования стальными лентами, которое защищает кабель от механических повреждений при обратной засыпке грунта и в процессе эксплуатации.
Кабель предназначен для прокладки в траншеях с низкой и средней коррозионной активностью при отсутствии блуждающих токов. Алюминиевая оболочка обеспечивает герметичность и предотвращает проникновение влаги к бумажной изоляции, что критически важно для подземной прокладки.
При монтаже в земле кабель не должен подвергаться растягивающим нагрузкам, чтобы избежать повреждения алюминиевой оболочки и стальной брони. Для участков с высоким содержанием блуждающих токов требуется дополнительная защита от электрохимической коррозии. Для трасс с разностью уровней между высшей и низшей точками более 25 метров необходимо применение стопорных муфт или использование кабелей с нестекающим пропиточным составом.
Промышленные предприятия и электроэнергетика
Кабель ААБл широко применяется на промышленных предприятиях и в системах распределения и передачи электроэнергии. Он востребован при строительстве и реконструкции электрических сетей напряжением до 10 кВ с частотой 50 Гц.
На промышленных объектах кабель используется для питания стационарного оборудования, распределительных устройств и трансформаторных подстанций. Трехжильное исполнение кабеля на напряжения 6 и 10 кВ применяется в сетях переменного тока. Для сетей постоянного тока чаще используется одножильный кабель, при этом допускается эксплуатация при значениях напряжения в 2,5 раза выше номинального для переменного тока.
Кабель способен работать в условиях относительной влажности воздуха до 98% при температуре до 35°С, что делает его пригодным для использования в цехах с повышенной влажностью и в неотапливаемых помещениях.
Вертикальные и наклонные участки трасс
Хотя кабели с вязким пропиточным составом имеют ограничения по разности уровней (не более 15–25 метров), существуют модификации с нестекающим пропиточным составом (ЦААБл), которые предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Это расширяет область применения кабеля для прокладки по эстакадам и мостам.
На таких участках особенно важно учитывать, что при нагреве вязкий пропиточный состав становится текучим, что может привести к его стеканию в нижние точки трассы и оголению изоляции в верхних точках. Поэтому для вертикальных участков рекомендуется использовать кабели с нестекающим составом или предусматривать стопорные муфты.
Прокладка по эстакадам и мостам
Кабель ААБл может применяться для прокладки по эстакадам и мостам при наличии опасности механических повреждений. В таких условиях броня из стальных лент обеспечивает дополнительную защиту от случайных ударов и истирания о конструкции.
Групповая прокладка кабелей ААБл допускается в наружных электроустановках и производственных помещениях с периодическим присутствием обслуживающего персонала. В таких случаях необходимо применять пассивную огнезащиту для предотвращения распространения огня в случае возгорания. Для одиночной прокладки в кабельных сооружениях и производственных помещениях ограничений по применению меньше, однако следует учитывать допустимые токовые нагрузки и условия охлаждения кабеля.
Кабельные линии 1, 6 и 10 кВ в распределительных сетях
Кабель ААБл выпускается в трехжильном исполнении на напряжения 1, 6 и 10 кВ, а в четырехжильном на напряжение 1 кВ. Это делает его универсальным решением для различных классов напряжения в распределительных сетях.
Для кабелей напряжением 1 и 6 кВ длительно допустимая температура составляет 80°С, для кабелей 10 кВ 70°С. В режиме перегрузки допускается повышение температуры до 105°С и 90°С соответственно. При токах короткого замыкания максимальная температура не должна превышать 200°С.
Диапазон сечений для однопроволочных жил составляет 25–240 мм², для многопроволочных 70–800 мм². Четырехжильные кабели выпускаются с сечением от 16 до 185 мм². Электрическое сопротивление изоляции составляет не менее 200 МОм на 1 км длины при температуре 20°С, что гарантирует надежную работу в распределительных сетях на протяжении всего срока службы, который составляет не менее 30 лет.
Подробный разбор типоразмеров кабеля ААБл! 3х240(ож)-10кВ и 4х240(ож)-1кВ
Отдельный блок про кабель ААБл 3х240(ож)-10кВ и кабель ААБл 4х240(ож)-1кВ как два полюсных типоразмера одной марки.
Два флагмана линейки ААБл? 3х240(ож)-10кВ и 4х240(ож)-1кВ
В номенклатуре кабеля ААБл выделяются два типоразмера, которые закрывают противоположные задачи распределения энергии. 3х240(ож)-10кВ магистральный кабель для питания крупных узлов нагрузки на среднем напряжении. 4х240(ож)-1кВ вводной кабель для распределения на низкой стороне с выделенной нулевой жилой. Внешне они похожи те же алюминиевые жилы, та же алюминиевая оболочка, та же стальная броня.
Но за этим сходством стоят разные ГОСТовские нормы, разные требования к изоляции, разная допустимая токовая нагрузка и принципиально разная логика применения.
Кабель ААБл 3х240(ож)-10кВ магистраль среднего напряжения
Этот типоразмер рабочий конь распределительных сетей 10 кВ с изолированной нейтралью. Три основных фазных жилы, нулевой жилы нет, потому что на 10 кВ нуль не нужен. Сечение 240 мм² выбрано не случайно: оно обеспечивает пропускную способность, достаточную для питания целого микрорайона или крупного промышленного цеха, при этом кабель остается технологичным в монтаже не слишком тяжелым и не слишком жестким.
Токовая нагрузка для ААБл 3х240(ож)-10кВ при прокладке в земле составляет 314 А, при прокладке на воздухе 347 А. Разница объясняется лучшим охлаждением на воздухе: грунт хуже отводит тепло, поэтому в земле кабель греется сильнее при том же токе. Но даже 314 А это серьезная цифра. Для сравнения: кабель сечением 150 мм² в земле держит 246 А, разница в 68 А это уже разница в классе питаемой нагрузки.
Электрическое сопротивление постоянному току для алюминиевой жилы 240 мм² составляет 0,129 Ом/км при 20°C. Это означает, что на километровой линии потери напряжения составят около 3,5% при полной нагрузке что укладывается в нормы ПУЭ для распределительных сетей. Сопротивление изоляции не менее 200 МОм·км, что является стандартом для бумажной изоляции на 10 кВ.
Ток короткого замыкания в течение 1 секунды достигает 20,56 кА. Это важнейший параметр для выбора защитной аппаратуры: автоматические выключатели и предохранители должны отключать линию быстрее, чем жилы нагреются до 200°C, иначе бумажная изоляция необратимо разрушится. Кабель ААБл 3х240(ож)-10кВ выдерживает эту нагрузку, но только при условии, что защита сработает штатно.
Строительная длина для этого типоразмера обычно составляет 450–600 метров на барабане. Точное значение зависит от завода-изготовителя и указывается в паспорте партии. При проектировании трассы это нужно учитывать: если линия длиннее строительной длины, потребуется муфтовое соединение, а каждая муфта потенциальное место отказа в будущем.
Радиус изгиба для ААБл 3х240(ож)-10кВ составляет около 1550 мм (25 наружных диаметров). Наружный диаметр кабеля 62–64 мм, точное значение зависит от ТУ производителя. Это жесткое ограничение: развернуть такой кабель в ограниченном пространстве практически невозможно без специальных роликовых направляющих и лебедок. При монтаже в траншее радиус изгиба обычно не проблема трассу закладывают с запасом. А вот в распределительных устройствах и на вводе в здание с этим типоразмером возникают сложности.
Масса 1 км кабеля составляет около 5450 кг. При транспортировке барабан с 500 метрами кабеля весит почти 3 тонны без учета массы самого барабана. Это требует специализированного автотранспорта и грузоподъемных механизмов на стройплощадке. Для сравнения, километр кабеля ААБл 3х70 весит вдвое меньше 3030 кг, разница существенная.
Ограничение по разности уровней трассы для 10 кВ составляет 15 метров. Это означает, что между самой высокой и самой низкой точкой укладки кабеля не должно быть перепада более 15 метров.
Если трасса идет с горки или через мост с большим перепадом кабель ААБл 3х240(ож)-10кВ использовать нельзя, потребуется ЦААБл с нестекающей пропиткой. Это ограничение часто забывают при проектировании, а потом получают внезапный пробой изоляции через пару лет эксплуатации пропиточный состав просто стекает вниз, верхняя часть изоляции остается без пропитки и начинает разрушаться от частичных разрядов.
Условия монтажа: кабель разрешено прокладывать при температуре не ниже 0°C. Ниже требуется прогрев барабана в теплом помещении не менее 24 часов. Причина в бумажной изоляции: на морозе пропиточный состав становится вязким, бумага теряет эластичность и на изгибе может треснуть.
Где применяется. ААБл 3х240(ож)-10кВ это выбор для:
- питающих линий от ГПП (главной понизительной подстанции) до цеховых ТП;
- магистралей между распределительными пунктами 10 кВ;
- вводов на крупные объекты с большой установленной мощностью;
- кольцевых сетей 10 кВ в городском распределении.
Ценовой диапазон из представленного прайса: от 1712 ₽ до 2114 ₽ за метр в зависимости от партии и условий поставки. Разброс цен объясняется не только разными производителями, но и сезонными колебаниями цен на алюминий, а также наличием сертификатов и свежестью выпуска. Кабель старше года хранения уже требует перепроверки изоляции перед монтажом.
Кабель ААБл 4х240(ож)-1кВ низковольтный ввод с выделенной нулевой жилой
Четырехжильный кабель ААБл на 1 кВ это принципиально другая история. Четвертая жила нулевая, она тоньше основных и служит для возврата тока в системах с глухозаземленной нейтралью. На 1 кВ нуль обязателен, поэтому четырехжильное исполнение стандарт.
Сечение 240 мм² для низковольтного кабеля это огромная пропускная способность. Токовая нагрузка для четырехжильного ААБл 4х240(ож)-1кВ в земле составляет ориентировочно 280–300 А (точное значение зависит от ТУ, поскольку ГОСТ для четырехжильных с неполнофазной жилой допускает вариации). При такой нагрузке кабель способен питать здание с потребляемой мощностью 150–200 кВА при напряжении 0,4 кВ.
Четырехжильные исполнения выпускаются только на 1 кВ это важно. В прайсе представлены позиции 4х240, 4х185, 4х150 на 1 кВ, и все они с маркировкой (ож), то есть с однопроволочными жилами. Для 1 кВ это оправдано: однопроволочная жила дешевле в производстве и проще в соединении, а класс гибкости не критичен, потому что кабель прокладывают стационарно и без частых изгибов.
Разница в конструкции между 3х240-10 и 4х240-1 заметна невооруженным глазом. У трехжильного 10 кВ три изолированные жилы с толстой бумажной изоляцией (2,75 мм фазной плюс 1,25 мм поясной), экран из электропроводящей бумаги, все это под алюминиевой оболочкой. У четырехжильного 1 кВ изоляция тоньше (0,75–0,95 мм фазной, 0,5–0,6 мм поясной), экрана нет, нулевая жила тоньше основных, что делает конструкцию асимметричной.
Это асимметрия сказывается на сопротивлении нулевой последовательности параметре, который важен для расчетов зануления и защиты при коротких замыканиях на корпус.
Допустимый нагрев для 1 кВ выше, чем для 10 кВ: длительно 80°C против 70°C, в перегрузке 105°C против 90°C. Это связано с меньшей толщиной изоляции: чем тоньше слой бумаги, тем быстрее он отдает тепло. Поэтому четырехжильный 1 кВ может перегружаться сильнее, чем его 10-киловольтный собрат.
Ограничение по разности уровней для 1 кВ 25 метров, что более лояльно. Но при трассах с большим перепадом все равно рекомендуется ЦААБл.
Масса и диаметр для 4х240(ож)-1кВ в прайсе не указаны, но ориентировочно масса 1 км составляет около 5–5,5 тонн, диаметр 60–65 мм. Четыре жилы в оболочке дают большую плотность, чем три, поэтому при том же сечении четырехжильный кабель тяжелее и толще.
Ценовой диапазон по запросу, но судя по аналогии с трехжильным, цена будет в районе 1700–2200 ₽ за метр. Точную цифру дают только по факту запроса, потому что спрос на 4х240(ож)-1кВ ниже, и заводы собирают его под заказ с длительным сроком изготовления.
Где применяется. ААБл 4х240(ож)-1кВ это выбор для:
- вводных кабелей от трансформаторной подстанции до главного распределительного щита здания;
- магистральных линий 0,4 кВ в системах электроснабжения крупных объектов;
- линий между низковольтными распределительными пунктами;
- схем с выделенным нулевым проводником (TN-C, TN-S).
Нюанс выбора. Для четырехжильного кабеля на 1 кВ с сечением 240 мм² обязательно проверяют сечение нулевой жилы. ГОСТ допускает ее уменьшение до 50% от фазной, то есть фактически нулевая жила может быть 120 мм² при фазных 240. Это влияет на токи КЗ: при замыкании фазы на землю нулевая жила нагревается сильнее фазных и может выйти из строя быстрее.
В проектах с большими токами однофазного КЗ иногда требуют четырехжильный кабель с полнофазной нулевой жилой и таких исполнений в стандартной линейке ААБл нет, это уже специальный заказ.
Сравнение двух типоразмеров
| Параметр | ААБл 3х240(ож)-10кВ | ААБл 4х240(ож)-1кВ |
|---|---|---|
| Напряжение | 10 кВ | 1 кВ |
| Число жил | 3 | 4 (нулевая тоньше) |
| Ток в земле / воздухе | 314 / 347 А | ~280 / ~320 А (оценочно) |
| Изоляция | толстая, с экраном | тонкая, без экрана |
| Длит. нагрев | 70°C | 80°C |
| Перепад высот | до 15 м | до 25 м |
| Радиус изгиба | ~1550 мм | ~1500–1600 мм |
| Вес 1 км | ~5450 кг | ~5500 кг |
| Применение | распределение 10 кВ | распределение 0,4 кВ |
| Цена за метр | 1712–2114 ₽ | по запросу |
Главное отличие не в цене и не в весе, а в логике сети. 10-киловольтный кабель это магистраль, он несет энергию на дальние расстояния с минимальными потерями. 1-киловольтный это ввод, он раздает энергию внутри объекта. Выбор между ними определяется не техническими предпочтениями, а схемой электроснабжения. Если у вас есть ТП 10/0,4 кВ с высокой стороны ставите 3х240-10, с низкой 4х240-1.
При заказе ААБл 3х240(ож)-10кВ всегда уточняйте у поставщика:
- точный наружный диаметр для расчета траншеи и муфт;
- строительную длину на барабане чтобы знать количество муфт;
- дату выпуска кабель старше года требует перепроверки.
Для ААБл 4х240(ож)-1кВ дополнительно уточняйте:
- фактическое сечение нулевой жилы не окажется ли оно меньше, чем нужно для вашего проекта;
- наличие сертификата соответствия именно для четырехжильного исполнения.
И главное оба типоразмера требуют строгого соблюдения технологии монтажа. Бумажная изоляция не прощает грязи, влаги и резких изгибов. Если разделанный конец простоял открытым больше часа изоляцию нужно сушить или переделывать разделку. Экономия на муфтах и прогревках оборачивается аварийными отключениями через год-два.
