Современное промышленное производство невозможно представить без качественной финишной обработки изделий. Лакокрасочное покрытие выполняет не только эстетическую функцию, но и защищает металл от коррозии, механических повреждений и агрессивных сред. Среди множества технологий окрашивания особое место занимает порошковый метод, который благодаря своим экологическим и эксплуатационным преимуществам вытесняет традиционные жидкие составы.

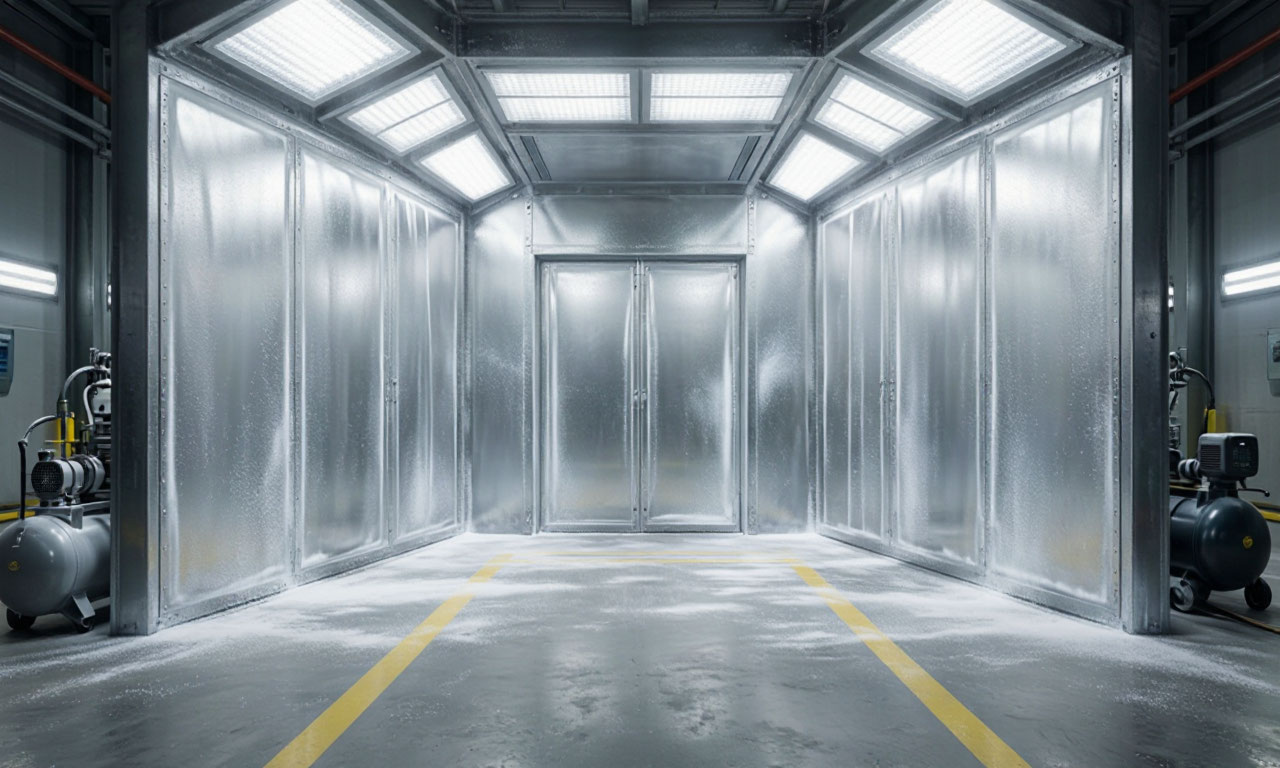

Окрасочное оборудование покрасочная камера для порошковой окраски для порошковой и жидкой покраски имеет принципиальные конструктивные различия, обусловленные физико-химическими особенностями материалов. Правильный выбор типа камеры напрямую влияет на качество покрытия, производительность линии и экономическую эффективность производства.
Классификация покрасочных камер промышленного назначения
Все окрасочное оборудование можно разделить на три основные категории в зависимости от типа используемых лакокрасочных материалов и выполняемых функций. Покрасочные камеры для порошковой окраски представляют собой специализированные комплексы, где нанесение полимерного состава происходит в виде сухого аэрозоля с последующей термической полимеризацией. Такие установки оснащаются системами рекуперации для возврата неосевшего порошка в технологический цикл.
Окрасочно-сушильные камеры для жидких ЛКМ работают по иному принципу: здесь используется распыление материала в виде мельчайших капель с последующей сушкой в том же объеме. Эти камеры комплектуются мощными приточными фильтрами для создания ламинарного потока очищенного воздуха, исключающего попадание пыли на свеженанесенное покрытие. Газовоздушная смесь в таких системах требует особого контроля из-за присутствия летучих органических растворителей.
Комбинированные установки совмещают функции нанесения и сушки, позволяя производить полный цикл обработки в одной камере. Сушильные камеры, в свою очередь, могут быть конвекционного, терморадиационного или комбинированного типа. Технологические особенности каждого вида оборудования определяют его применение: для крупногабаритных изделий чаще используют проходные камеры, для мелкосерийного производства тупиковые.
Конструкция корпуса из сэндвич-панелей с теплоизоляцией обеспечивает поддержание заданного температурного режима и снижает теплопотери, что особенно важно для сушильных и полимеризационных процессов.
Конструкция и принцип работы камеры порошкового напыления

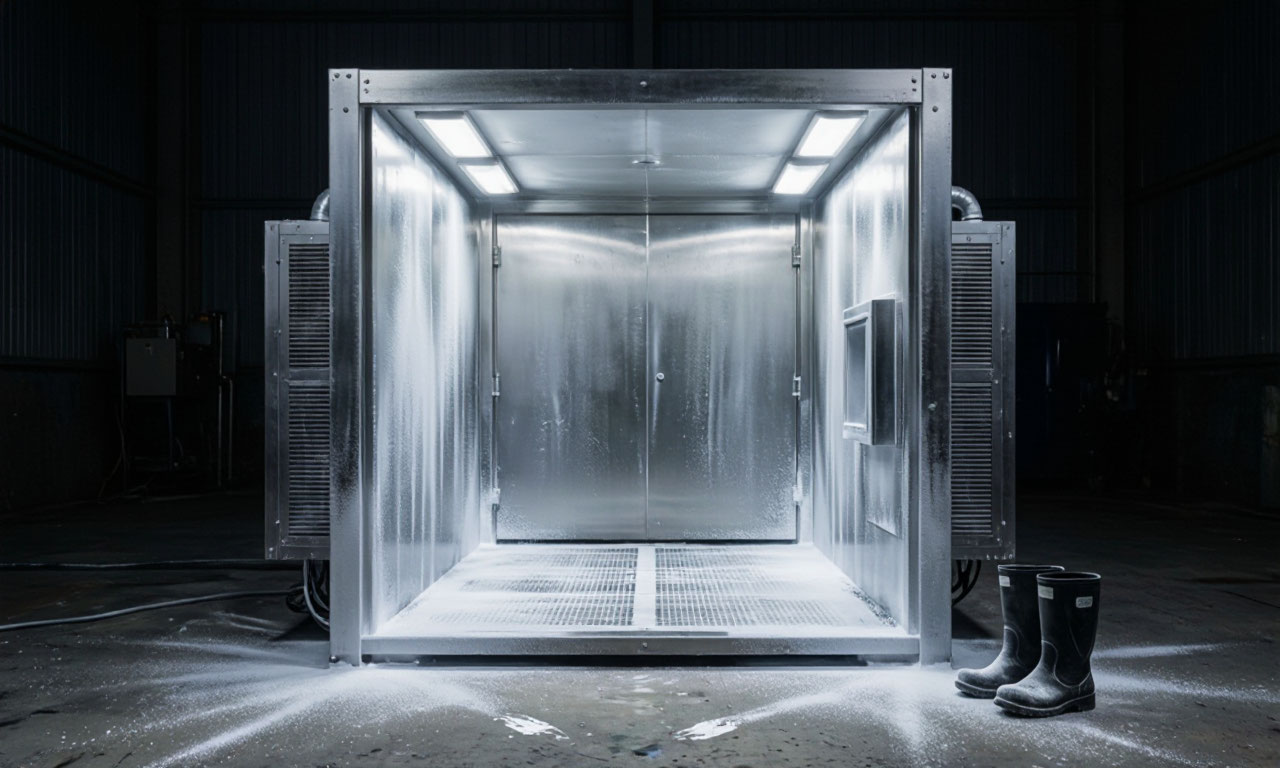

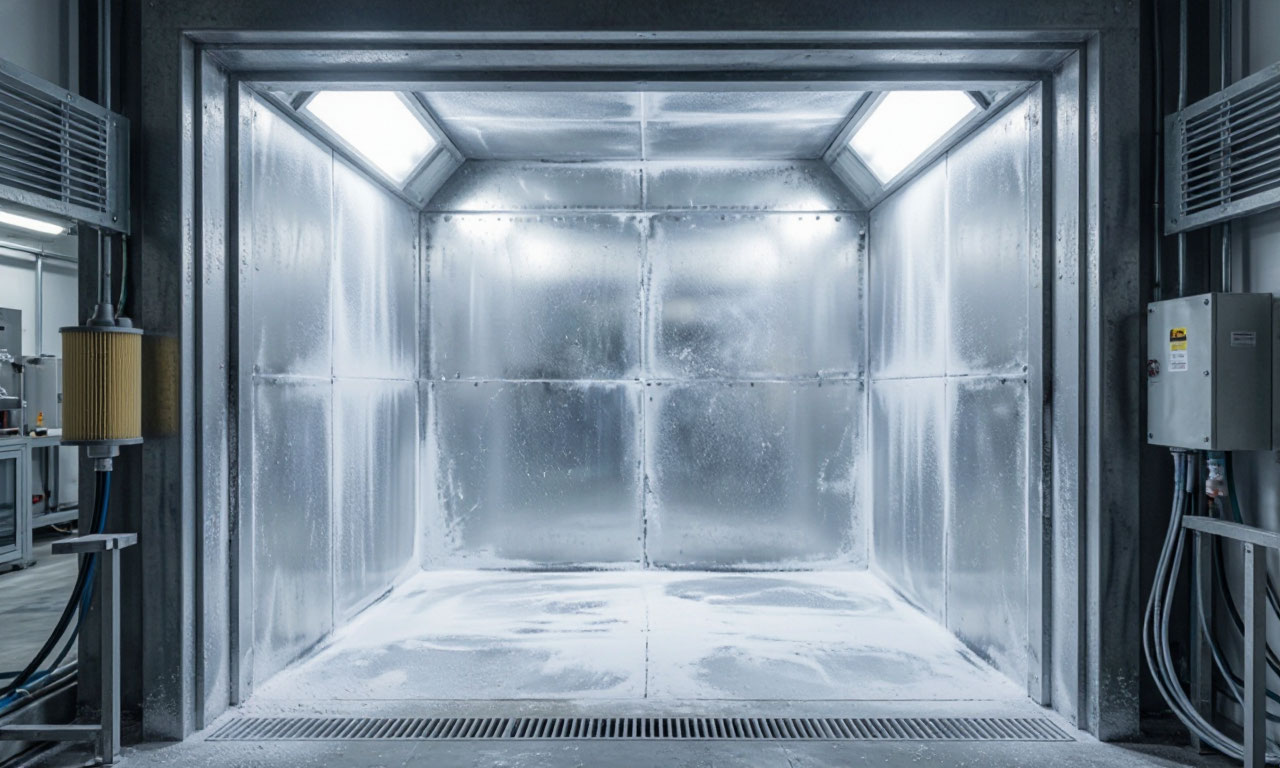

Порошковая покрасочная камера это герметичную кабину, внутри которой происходит нанесение полимерного состава на подготовленное изделие. Основу конструкции составляют теплогенератор, система приточной и вытяжной вентиляции с фильтрационными элементами, а также устройство для рекуперации неиспользованного порошка. Корпус камеры изготавливается из металлических панелей, внутренняя поверхность покрывается антибликовым составом для улучшения освещения и предотвращения налипания порошка.
Приточная вентиляция обеспечивает подачу очищенного воздуха, создавая направленный поток, который увлекает частицы краски в зону окрашивания. Вытяжная система, расположенная в нижней или задней части камеры, отводит избыток порошка вместе с воздухом к фильтровальному оборудованию. Критически важным параметром является баланс между притоком и оттоком воздуха он должен поддерживать отрицательное давление внутри кабины, чтобы не допустить выхода порошковой взвеси в рабочую зону.
Для контроля этого параметра устанавливаются манометры внутреннего давления.
Теплогенератор, работающий на дизельном топливе или газе, обеспечивает нагрев приточного воздуха до заданной температуры. В некоторых моделях предусмотрена рециркуляция до 85% воздуха в сушильном режиме, что существенно снижает энергозатраты. Современные камеры оснащаются сенсорными пультами управления с таймерами, счетчиками рабочего времени и индикаторами температуры, позволяющими точно контролировать все стадии процесса.
Электростатический метод нанесения и Corona-заряд
Технология Corona-заряда является наиболее распространенным способом порошкового напыления благодаря высокой производительности и относительно низкой стоимости оборудования. Принцип действия основан на создании сильного электрического поля между распылительным пистолетом и заземленным изделием. В коронном разряде, возникающем на электроде пистолета, частицы порошка приобретают отрицательный заряд и устремляются к положительно заряженной поверхности детали.
Этот метод демонстрирует высокую эффективность при окрашивании изделий простой геометрической формы с гладкими поверхностями. Потери порошка при Corona-напылении минимальны, так как электростатическое притяжение удерживает частицы на детали до момента полимеризации.
Однако для сложных рельефных поверхностей, особенно с глубокими полостями и внутренними углами, коронный метод имеет ограничения возникает так называемый эффект клетки Фарадея, когда силовые линии поля не проникают в замкнутые пространства, и порошок туда не попадает.
Для нанесения заряда используется пистолет-распылитель, в котором высокое напряжение подается непосредственно на иглу-электрод. Окрашиваемое изделие обязательно заземляется, что создает разность потенциалов и направленное движение заряженных частиц. Corona-заряд характеризуется высокой скоростью нанесения и позволяет получать покрытия толщиной от 50 до 150 мкм за один проход. При этом важно контролировать напряжение и ток, чтобы избежать пробоя изоляции и образования дефектов покрытия.
Трибостатический эффект и его применение
Трибостатическая технология это альтернативный способ зарядки порошковых частиц, не требующий внешнего источника высокого напряжения. Трибостатический эффект возникает в результате трения частиц порошка о стенки распылительного пистолета, изготовленного из специального материала. При этом происходит разделение зарядов: частицы приобретают положительный или отрицательный заряд в зависимости от трибоэлектрического ряда материалов.
Основное преимущество трибостатического метода заключается в возможности равномерного покрытия изделий сложной конфигурации. Поскольку заряд возникает непосредственно в момент выхода частиц из распылителя, а не в высоковольтном поле коронного разряда, эффект клетки Фарадея проявляется значительно слабее. Это позволяет качественно окрашивать фасонные детали, профильные конструкции, элементы с внутренними поверхностями и углублениями, недоступными для Corona-заряда.
Трибостатические пистолеты используют эффект трения двух разнородных материалов чаще всего это фторопласт и полимерные частицы краски. В процессе прохождения через канал пистолета частицы интенсивно сталкиваются со стенками и друг с другом, что приводит к их электризации.
Для стабильности процесса критически важна влажность воздуха: повышенная влажность снижает эффективность зарядки, поэтому в камерах поддерживается строго определенный микроклимат. Трибостатическое напыление применяется в машиностроении, производстве мебели и архитектурных конструкций, где требуется покрытие сложнопрофильных изделий.
Флюидизация порошка и её роль в процессе
Перед подачей в распылитель порошковая краска должна быть приведена в состояние псевдоожижения или флюидизации. Процесс заключается в пропускании сжатого воздуха через пористую мембрану в емкости с порошком, в результате чего материал приобретает текучесть, напоминающую поведение жидкости. Флюидизация обеспечивает равномерную подачу краски в пистолет, предотвращает образование комков и агломератов, улучшает распыление.
В камерах порошкового напыления флюидизационные узлы устанавливаются как в бункере подачи, так и в системах рекуперации. Качество флюидизации напрямую влияет на стабильность процесса окрашивания: недостаточное ожижение приводит к прерывистой подаче и неравномерному нанесению, а избыточное к излишнему пылеобразованию и потерям материала. Оптимальное давление воздуха для флюидизации зависит от гранулометрического состава порошка, его плотности и текучести.
Современные системы флюидизации оснащаются автоматическими регуляторами давления и вибрационными механизмами, предотвращающими слеживание порошка в бункере. Для порошков с мелкими фракциями используется более тонкая настройка параметров, чтобы избежать уноса частиц потоком воздуха. Контроль уровня флюидизации осуществляется визуально или с помощью датчиков плотности псевдоожиженного слоя.
Система циклонного отбора и рекуперация порошка
Экономическая эффективность порошковой окраски во многом определяется степенью использования материала. До 40-60% порошка, распыленного в камере, не оседает на изделие и должно быть возвращено в технологический цикл. Для решения этой задачи применяются системы рекуперации, основанные на циклонном отборе частиц из отработанного воздуха.
Циклонный сепаратор использует принцип центробежной силы: запыленный воздушный поток подается в коническую камеру по касательной, закручивается, и под действием инерции частицы порошка отбрасываются к стенкам и оседают в бункере. Очищенный воздух через выходную трубу направляется к финишным фильтрам или выбрасывается в атмосферу. Эффективность циклонного отбора достигает 90-95% для частиц размером более 10 микрон, но для более мелких фракций требуется многоступенчатая очистка.
Рекуперация включает не только сбор неосевшего порошка, но и его смешивание со свежим материалом для повторного использования. Соотношение рекуперированного и свежего порошка обычно составляет 50/50, но может варьироваться в зависимости от требований к качеству покрытия. Для обеспечения однородности смеси применяются специальные смесители и системы автоматического дозирования.
Рекуперация не только снижает затраты на расходные материалы, но и уменьшает количество отходов, делая технологию экологически чистой.
Камера полимеризации и процесс отверждения покрытия
Заключительным этапом порошковой окраски является полимеризация термическая обработка нанесенного слоя для его плавления, растекания и химического отверждения. Камера полимеризации это теплоизолированное пространство, оснащенное нагревательными элементами и системой циркуляции горячего воздуха. В зависимости от способа нагрева различают конвекционные, терморадиационные и комбинированные печи.
Конвекционная печь полимеризации является наиболее распространенным решением для промышленных линий. Принцип действия основан на циркуляции нагретого воздуха внутри рабочего объема с помощью вентиляторов. Теплоноситель нагревается в теплогенераторе, проходит через систему воздуховодов и равномерно распределяется по камере. Такая конструкция обеспечивает стабильную температуру по всему объему с точностью ±1°С, что критически важно для качественного отверждения покрытия.
Процесс отверждения покрытия проходит в несколько стадий. При нагреве до 90-110°С частицы порошка начинают плавиться, образуя вязкую пленку. При дальнейшем повышении температуры до 160-200°С происходит смачивание поверхности, растекание расплава по всем микронеровностям и химическая реакция сшивки полимерных цепей. Время выдержки при заданной температуре составляет 10-20 минут в зависимости от типа краски и толщины слоя.
Двухконтурная система управления тепловыми процессами обеспечивает ускоренный нагрев и точное поддержание температурной кривой для каждого типа порошкового материала.
Адгезия порошкового слоя и факторы качества покрытия
Адгезия способность покрытия прочно сцепляться с подложкой является ключевым показателем качества окраски. Для порошковых покрытий адгезия обеспечивается комплексом факторов: подготовкой поверхности, электростатическим притяжением частиц, их оплавлением и химическим взаимодействием с металлом. Нарушение любого из этапов технологического процесса приводит к снижению адгезии и преждевременному разрушению защитного слоя.
Подготовка поверхности начинается с обезжиривания, удаления окалины и ржавчины, а для алюминиевых деталей с хромирования или анодирования. Химическая обработка создает микропористую структуру, улучшающую механическое зацепление расплавленного полимера. После нанесения порошка и перед полимеризацией важно минимизировать время транспортировки деталей, так как ослабление электростатического заряда может привести к осыпанию частиц.
В процессе полимеризации адгезия формируется на молекулярном уровне: расплавленный полимер проникает в микронеровности металла, а химические группы в составе краски вступают во взаимодействие с оксидными слоями.
Оптимальная толщина покрытия для обеспечения адгезии составляет 60-100 мкм, при этом чрезмерное увеличение толщины повышает риск внутренних напряжений и растрескивания. Контроль температуры и времени полимеризации позволяет достичь максимальной прочности сцепления, устойчивости к ударным нагрузкам и коррозионной стойкости.
Технология порошкового окрашивания это сложный многокомпонентный процесс, где каждый этап требует тщательного контроля и профессионального оборудования.
От правильно подобранной покрасочной камеры и системы рекуперации до точной настройки режимов полимеризации зависит не только внешний вид изделий, но и их долговечность, коррозионная стойкость и эксплуатационные характеристики. Интеграция современных систем управления, автоматизация процессов дозирования и фильтрации позволяют достигать стабильно высокого качества покрытий при минимальных производственных затратах.
Достоинства порошковой окраски
Технология порошковой окраски обеспечивает получение полимерного покрытия с уникальным сочетанием эксплуатационных свойств, недостижимых при использовании традиционных жидких ЛКМ. Сплошная сплавленная пленка, образующаяся на поверхности изделия после полимеризации, превосходит по своим характеристикам большинство альтернативных способов финишной обработки.
Эксплуатационная надежность и долговечность
Покрытия, сформированные по порошковой технологии, демонстрируют исключительную устойчивость к механическим воздействиям. Полимерный слой выдерживает значительные ударные нагрузки, сохраняет целостность при изгибе металла и не растрескивается при деформациях основания. По стойкости к истиранию и образованию сколов порошковые краски значительно превосходят жидкие аналоги. Срок службы такого покрытия измеряется десятилетиями даже в условиях интенсивной эксплуатации.
Антикоррозионные свойства порошкового слоя обусловлены минимальной пористостью структуры. Материал практически полностью изолирует металл от контакта с влагой, агрессивными средами, растворами кислот и щелочей. Готовые изделия демонстрируют стойкость к бензину, химическим реагентам и ультрафиолетовому излучению. Широкий температурный диапазон эксплуатации от минус 60 до плюс 150 °C позволяет применять покрытие в различных климатических условиях и производственных средах.
Экономическая эффективность
Производственные затраты при порошковой окраске снижаются до 40 % по сравнению с традиционной жидкой окраской. Основной фактор экономии практически безотходный цикл нанесения. Порошок, не осевший на изделие в процессе напыления, улавливается системами рекуперации и возвращается в производство. Коэффициент использования материала достигает 95–99 %. Потери при использовании современных систем циклонного отбора минимальны, что делает технологию ресурсосберегающей.
Экономия также достигается за счет однослойного нанесения: однородное покрытие требуемой толщины формируется за один проход без дополнительной грунтовки. Отсутствие дорогостоящих органических растворителей снижает себестоимость материала. Стоимость создания покрасочного производства с применением порошковых технологий в три раза ниже по сравнению с линиями для жидкой окраски, а требования к очистным сооружениям упрощаются в 3–5 раз.
Экологическая безопасность
В составе порошковых красок отсутствуют органические растворители и летучие соединения. Дисперсионной средой при нанесении является воздух, а не токсичные жидкости. Концентрация вредных испарений никогда не достигает предельно допустимых уровней, что исключает необходимость в дорогостоящих системах очистки вентиляционных выбросов.
Порошковые краски практически не имеют химического запаха, не токсичны и не представляют пожарной опасности в процессе нанесения. Снижение пожаро- и взрывоопасности упрощает требования к организации производственных помещений и обеспечивает безопасные гигиенические условия труда. Отсутствие летучих органических соединений позволяет применять технологию без специальных разрешений на выбросы.
Декоративные возможности
Порошковые покрытия отличаются безупречным внешним видом благодаря равномерному распылению и отсутствию характерных для жидких красок дефектов потеков, мазков, следов инструмента. Один слой порошковой краски выглядит эстетичнее двух слоев масляного покрытия. Доступны практически любые цвета по системам RAL и Pantone, различные степени глянца от матового до высокоглянцевого, а также текстурированные поверхности.
Для наружного применения производители предлагают порошки с повышенной светостойкостью (класс 2), сохраняющие цветность и яркость в 3–5 раз дольше стандартных составов. Равномерное покрытие достигается даже на рельефных и сложнопрофильных поверхностях благодаря электростатическому притяжению заряженных частиц.
Характеристики порошкового покрытия и процесса окраски
Технологические параметры порошковой окраски определяют качество конечного результата и возможности применения метода для различных типов изделий. Контроль характеристик на каждом этапе от подготовки поверхности до полимеризации гарантирует получение покрытия с заданными свойствами.
Параметры нанесения и формирование слоя
Порошковая краска поставляется в готовом виде и не требует операций контроля вязкости или разбавления. Оптимальная толщина однослойного покрытия составляет от 50 до 150 мкм в зависимости от назначения изделия. Нанесение происходит при нормальной температуре подогрев не требуется, что снижает энергопотребление.
Зарядка частиц при Corona-методе обеспечивает высокую эффективность осаждения на плоских поверхностях. Трибостатическое напыление создает заряд частиц на уровне 3–7 мкКулон на грамм, коэффициент осаждения достигает 70–80 % даже на изделиях сложной конфигурации. Это свойство позволяет обрабатывать детали с глубокими полостями и внутренними углами, недоступные для других методов.
Режимы полимеризации
Формирование покрытия происходит в камере полимеризации при температурах от 140 до 200 °C. Время термической обработки составляет 10–20 минут в зависимости от типа порошкового материала и толщины слоя. Процесс включает плавление частиц при 90–110 °C, растекание расплава по поверхности и химическую сшивку полимерных цепей при достижении рабочей температуры.
- Двухконтурная система управления тепловыми процессами в современных печах обеспечивает точность поддержания заданной температуры в пределах ±1 °C. Конвекционные печи полимеризации гарантируют равномерный прогрев по всему объему камеры, что исключает появление дефектов отверждения.
- Стандартные камеры полимеризации имеют внутренние размеры порядка 3500 × 1500 × 2500 мм (длина × ширина × высота) и рассчитаны на изделия массой до 500 кг. Для крупногабаритных конструкций применяются проходные печи с транспортными системами, позволяющие обрабатывать детали длиной до 3 метров и шириной до 1,5 метра.
- Порошковая технология совместима с большинством металлических поверхностей: сталью, алюминием, нержавеющей сталью. Инновационные разработки позволяют наносить порошковые покрытия на стекло, керамику и изделия из МДФ. Однако смена цвета требует полной очистки оборудования смешивание различных составов недопустимо и приводит к браку.
Контроль качества и стандарты
Качество порошкового покрытия подтверждается испытаниями по международным стандартам. Сертификаты Qualicoat и GSB гарантируют соответствие продукции требованиям к стойкости цвета, адгезии и коррозионной защите. Проверка включает тесты на воздействие ультрафиолета, солевого тумана и механических нагрузок.
Изделия с порошковым покрытием не требуют специальной упаковки при транспортировке благодаря высокой ударопрочности защитной пленки. Уход за поверхностью прост: загрязнения удаляются водой с мылом без применения агрессивных растворителей.
