Современная Мини Азс это сложный инженерный комплекс, объединяющий гидравлические, пневматические, электронные и программные подсистемы. Надежность и безопасность эксплуатации такого объекта напрямую зависят от корректной работы каждого элемента технологической цепочки от момента приема топлива из автоцистерны до выдачи его в бак транспортного средства.
Ниже рассматриваются основные составляющие оборудования АЗС с техническими подробностями, практическими рекомендациями и разбором типовых ошибок.
| Элемент оборудования | Основное назначение | Основные параметры | Типовые нарушения | Меры контроля |
|---|---|---|---|---|
| Топливораздаточная колонка | Измерение и выдача топлива в баки и тару | Прямой метод динамических измерений | Износ разрывной муфты, окисление заземления | Замена муфты, контроль контактного кольца |
| Резервуарный парк | Хранение жидкого моторного топлива | Объем от 10 до 50 м³ | Точечная коррозия, отказ дыхательных клапанов | Ежегодный осмотр, сверка уровня |
| Сливной узел | Безопасное соединение линии наполнения и автоцистерны | Условный проход Ду-80 | Износ уплотнений муфты | Осмотр уплотнений, проверка привода |
| Система учета нефтепродуктов | Количественный учет приема, хранения и отпуска | Порог расхождения 0,5% оборота | Утечки, несанкционированные отборы | Сверка уровнемеров и счетчиков ТРК |
| Дыхательная арматура | Регулирование давления и герметизация газового пространства | Тип СМДК-50 | Примерзание тарелей, заклинивание затворов | Проверка подвижности затворов |
| Приемный лоток | Локализация проливов в зоне слива и колонок | Отбортовка от 150 мм | Засорение дренажных отверстий | Очистка не реже раза в квартал |
| Пистолет-кран | Управление потоком при заправке | 70–200 л/мин, 0,5–6 бар | Неисправный автоматический отсекатель | Ежесменный осмотр ТРК |
| Узел учета топлива | Измерение объема или массы отпущенного нефтепродукта | Счетчики типа СЖ-40-0,6СУ | Погрешность при смене плотности | Корректировка коэффициента, фильтр тонкой очистки |
| Система контроля герметичности | Мониторинг целостности стенок и межстенного пространства | Избыточное давление до 0,02 МПа | Ложные срабатывания при колебаниях температуры | Ежемесячная проверка порогов датчиков |

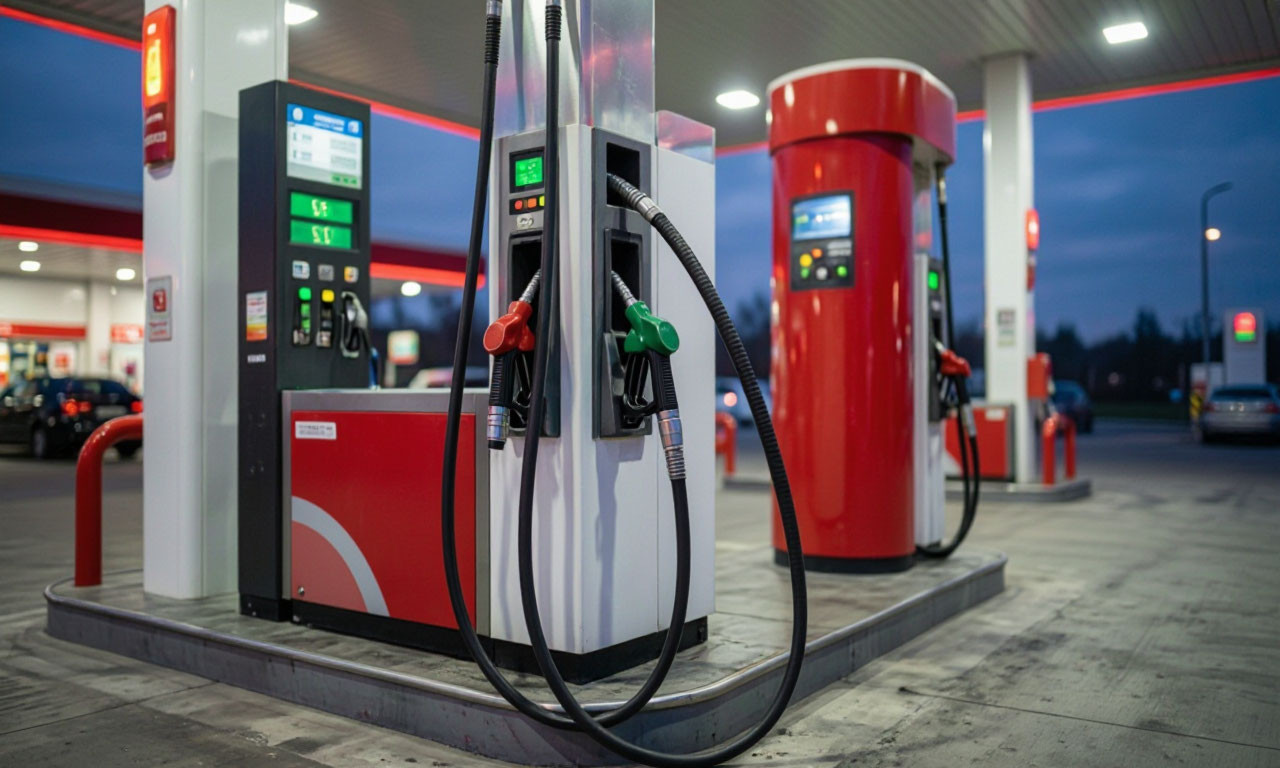

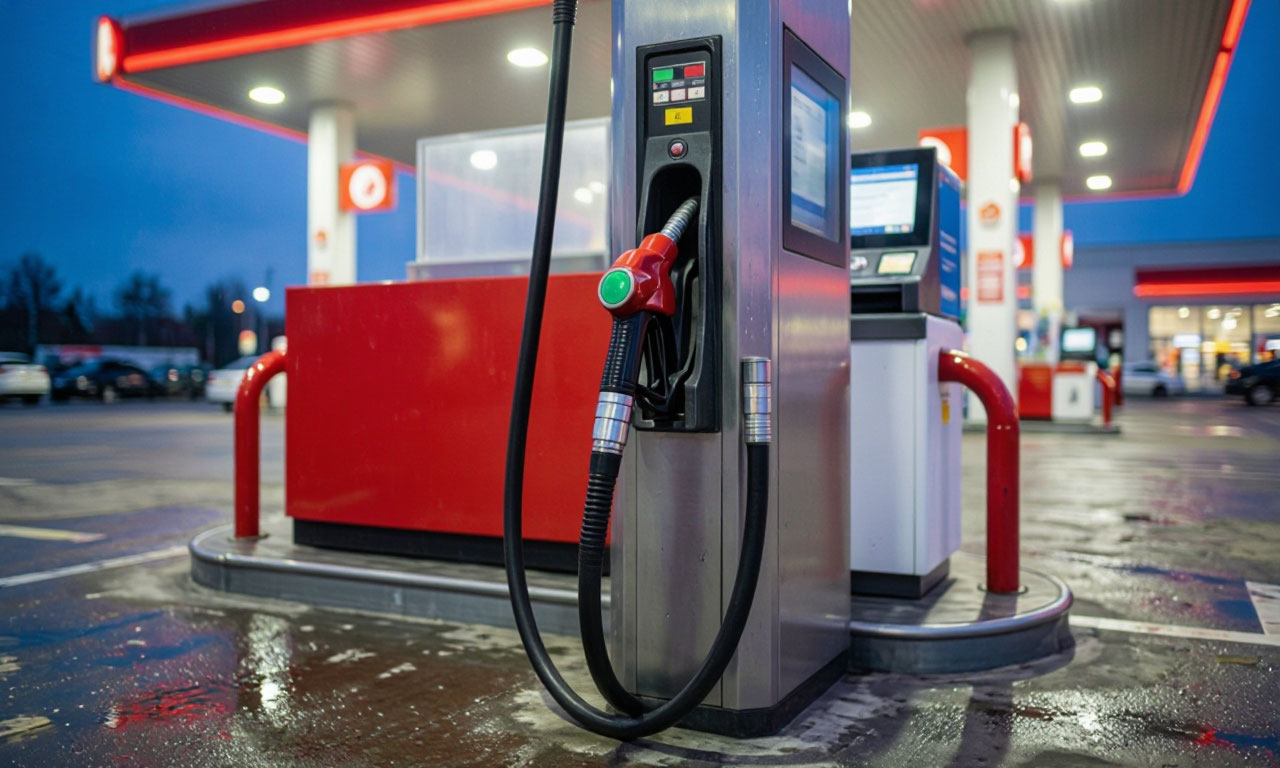

Топливораздаточная колонка (ТРК)
Топливораздаточная колонка центральный элемент топливозаправочного комплекса, предназначенный для измерения количества нефтепродуктов, отпущенных в баки транспортных средств и тару потребителей. Принцип действия ТРК базируется на прямом методе динамических измерений объема или массы топлива в дозе.
Доза устанавливается на дистанционном устройстве или блоке местного управления, после чего топливо из резервуара через обратный клапан и фильтр предварительной очистки подается в измеритель объема или массы. Далее через электромагнитный клапан, разрывную муфту и раздаточный рукав с краном оно поступает в топливный бак.
Конструктивно колонка включает раму, гидравлический блок с насосным моноблоком либо без него, а также блок управления и индикации. В напорных исполнениях (без встроенного насоса) топливо подается от внешних погружных насосов резервуарного парка. Измерительная информация с первичного преобразователя поступает в электронный блок, где индицируется отпущенный объем, цена, стоимость и суммарное количество по каждому раздаточному рукаву.
Установка нулевых показаний разового учета перед каждым измерением производится автоматически.
Современные модели ТРК оснащаются двухпоршневыми или четырехкамерными измерителями объема, массовыми расходомерами (например, на базе эффекта Кориолиса), а также системами газоотделения, предотвращающими искажение измерений при наличии паровоздушных пробок.
При эксплуатации колонок с массовыми расходомерами необходимо учитывать плотность топлива при смене партии нефтепродукта с отличающейся плотностью требуется перекалибровка или внесение температурной поправки, иначе коммерческий учет будет давать систематическую погрешность.
Особое внимание следует уделять состоянию разрывной муфты устройства, отсоединяющего раздаточный рукав от колонки при наезде автомобиля на пистолет. После срабатывания муфты требуется ее замена, а не восстановление: повторное использование поврежденного элемента создает риск разгерметизации и пролива топлива.
Также недопустима эксплуатация ТРК с деформированным или окисленным контактным кольцом заземления раздаточного крана, поскольку статическое электричество при движении топлива по шлангу способно инициировать воспламенение паров.
Резервуарный парк
Резервуарный парк АЗС это совокупность подземных или наземных емкостей для хранения жидкого моторного топлива, оснащенных технологической арматурой, системами контроля уровня и трубопроводами обвязки. Наиболее распространены стальные горизонтальные цилиндрические резервуары объемом от 10 до 50 м³, устанавливаемые подземно или в контейнерном исполнении. Двустенные резервуары оборудуются межстенным пространством, заполняемым жидкостью или инертным газом для контроля герметичности.
В составе резервуарного парка выделяются дыхательная арматура, замерные люки, приемные клапаны, погружные насосы и линии деаэрации. Замерный люк ЛЗ-150 предназначен для ручного замера уровня и отбора проб нефтепродуктов. Погружной насос крепится к напорному патрубку и подает топливо к ТРК по трубопроводу, проложенному подземно. Трубопроводы линии деаэрации оснащаются огнепреградителями или дыхательными клапанами со встроенными огнепреградителями для предотвращения распространения пламени в газовое пространство резервуара.
Практический аспект эксплуатации резервуарного парка контроль за герметичностью соединений и состоянием антикоррозионного покрытия. Поверхность резервуаров покрывается изоляцией весьма усиленного типа, однако при монтаже или ремонтных работах возможно повреждение покрытия, приводящее к точечной коррозии.
Рекомендуется ежегодно проводить визуальный осмотр горловин, фланцевых соединений и сварных швов, а также фиксировать показания системы автоматического контроля уровня с сопоставлением данных о поступлении и отпуске топлива.
Для резервуаров, эксплуатируемых в условиях сезонного колебания температуры, критически важно состояние дыхательных клапанов. Засорение или примерзание клапана приводит к деформации стенок емкости при заполнении или опорожнении. Признаками нарушения работы дыхательной арматуры служат свист при сливе топлива, вибрация стенок резервуара и резкие перепады давления в линии деаэрации. Обнаружение таких симптомов требует немедленной остановки сливных операций и проведения ревизии клапанного узла.
Сливной узел
Сливной узел, или узел линии наполнения (УЛН), предназначен для безопасного соединения линии наполнения топливного резервуара и шланга автоцистерны. На большинстве АЗС применяются узлы с условным проходом Ду-80. Конструктивно узел включает корпус из искробезопасного алюминиевого сплава, быстроразъемную муфту, зажимное эксцентриковое кулачковое устройство для фиксации патрубка рукава, а также крышку, закрывающую муфту в нерабочем состоянии.
Узел линии наполнения выполняет функцию жидкостного противодетонационного предохранителя, работающего по принципу сифона: гидрозатвор в случае дефлаграции или детонации служит гасителем пламени и защищает трубопровод наполнения.
Дополнительный обратный клапан в виде поплавка-шара запирает линию наполнения при прекращении слива, предотвращая обратный ток топлива. В модификациях с электромагнитным клапаном обеспечивается автоматическое перекрытие трубопровода при расстыковке автоцистерны с устройством заземления или в аварийной ситуации.
При эксплуатации сливного узла необходимо соблюдать последовательность операций:
- Заземление автоцистерны до подключения рукава.
- Открытие задвижки на трубопроводе наполнения после герметичного соединения.
- Контроль заполнения резервуара не выше 90% номинальной вместимости с ручным перекрытием по сигналу оператора.
Автоматическое перекрытие при 95%-ном заполнении рассматривается как аварийная ситуация, а не штатный режим. Регулярный осмотр уплотнительных элементов муфты и проверка срабатывания электромагнитного привода входят в перечень обязательных регламентных работ.
После окончания слива в трубопроводе наполнения наземной емкости остается жидкая фракция, поэтому за узлом линии наполнения монтируется шаровый кран, позволяющий опорожнить участок и отсоединить рукав без пролива. Отсоединение рукава производится в порядке, обратном подключению, с обязательным контролем отсутствия избыточного давления в линии.
Система учета нефтепродуктов
Система учета нефтепродуктов на АЗС объединяет данные от топливораздаточных колонок, резервуарного оборудования и средств автоматизации для обеспечения количественного учета поступления, хранения и отпуска топлива. Функционально система охватывает отражение при приемке данных по товарно-транспортным накладным, измерениям в автоцистерне и резервуаре, электронным счетчикам, а также автоматизацию учета смешения нефтепродуктов при поставках.
Учет ведется как по разливным нефтепродуктам в резервуарах, так и по фасованной продукции и сопутствующим товарам.
Современные системы учета строятся на платформе программных комплексов, интегрированных с контрольно-кассовой техникой и датчиками уровня резервуаров. Данные о продажах с каждой колонки в режиме онлайн передаются в офис сети, что позволяет видеть фактические остатки и обороты без задержки. Автоматизация учета топлива предполагает непрерывную сверку показаний автоматических уровнемеров резервуаров и суммарных счетчиков ТРК, мгновенное выявление расхождений и формирование отчетов об аномалиях.
Практическое применение системы учета не ограничивается фискальными функциями. Анализ расхождений между отпущенным объемом по колонкам и изменением уровня в резервуарах позволяет выявлять утечки, несанкционированные отборы и погрешности измерительных приборов. При систематическом расхождении более 0,5% от месячного оборота требуется внеплановая поверка измерителей объема и проверка герметичности трубопроводов.
Также система учета обеспечивает формирование сменных отчетов, журналирование событий и инцидентов, что необходимо для внутреннего контроля и взаимодействия с надзорными органами.
Дыхательная арматура
Дыхательная арматура резервуаров предназначена для регулирования давления в заданных пределах и герметизации газового пространства емкости. Основной элемент арматуры дыхательный клапан, содержащий корпус с затворами давления и разрежения.
Каждый затвор включает седло и тарель с пружиной, обеспечивающие открытие при достижении предельных значений давления или разрежения. Совмещенные дыхательные клапаны с огневым предохранителем типа СМДК-50 устанавливаются в верхней части резервуара и служат для сброса избыточного давления паров при заполнении и впуска воздуха при опорожнении.
Принцип работы дыхательной арматуры реализуется на двух уровнях. При повышении давления в резервуаре, например при закачке топлива, дыхательный клапан открывается и сбрасывает часть газовой смеси в атмосферу через дыхательный стояк. При понижении давления, вызванном откачкой топлива или снижением температуры, клапан разрежения впускает воздух, предотвращая вакуумирование и деформацию стенок.
Огнепреградитель, встроенный в клапан, препятствует проникновению внешнего пламени в газовое пространство резервуара.
Эксплуатационные требования к дыхательной арматуре включают строго вертикальную установку, соответствие проектным параметрам для конкретного резервуара и регулярную проверку подвижности затворов. Примерзание тарелей в зимний период распространенная причина нарушения дыхания резервуара. Для предотвращения этого явления применяются непримерзающие дыхательные клапаны с эластичными уплотнениями и обогревом корпуса. При обнаружении признаков заклинивания клапана (хлопки при сливе, вибрация) необходимо провести ревизию и очистку седел от смолистых отложений.
Приемный лоток
Приемный лоток в контексте оборудования АЗС выполняет функцию локализации возможных проливов нефтепродуктов в зоне слива и вокруг топливораздаточных колонок. Конструктивно это заглубленную емкость или поддон, устанавливаемый непосредственно под оборудованием и соединенный с системой отвода ливневых стоков. Приемно-дождевые лотки по периметру станции оборудуются приемочными колодцами, которые должны регулярно очищаться от накопленных нефтепродуктов и механических примесей.
В зоне слива автоцистерны приемный лоток дополняется отбортовкой высотой не менее 150 мм и пандусами для заезда транспорта. Такая конструкция предотвращает растекание топлива за пределы площадки при аварийном проливе и направляет стоки в очистные сооружения, включающие дождеприемный колодец, горизонтальный отстойник с бензомаслоуловителем и стокоприемник.
Для колонок применяются поддоны (dispenser pans), устанавливаемые непосредственно под ТРК и предназначенные для улавливания утечек из трубопроводов и клапанов, соединяющих колонку с системой.
Практическая рекомендация по обслуживанию приемных лотков: очистка от осадка и проверка пропускной способности дренажных отверстий должны проводиться не реже одного раза в квартал, а в период интенсивных осадков после каждого ливня.
Засорение лотка приводит к накоплению воды и нефтепродуктов на площадке, что создает опасность скольжения, коррозии оборудования и загрязнения почвы. При обнаружении стойкого запаха топлива в лотке при отсутствии видимых проливов следует проверить герметичность подземных трубопроводов, проходящих в зоне дренажа.

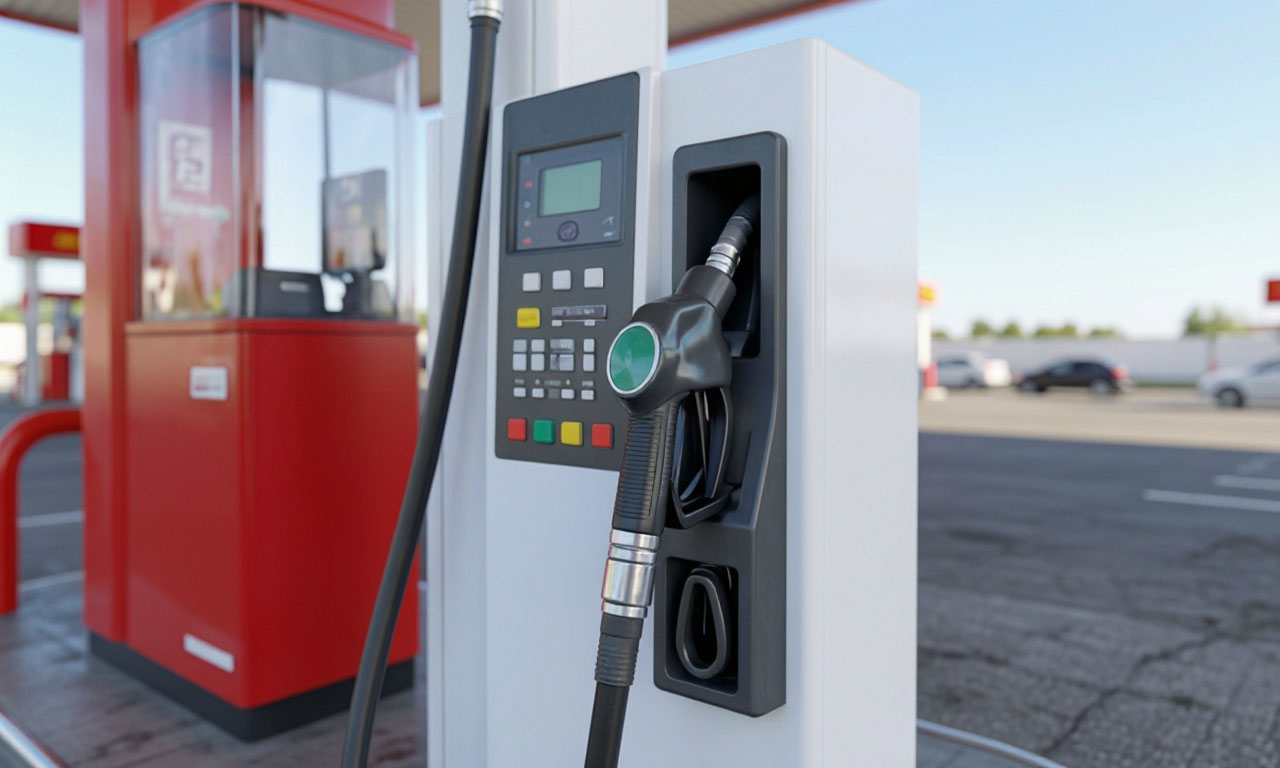

Пистолет-кран
Пистолет-кран, или раздаточный кран, это запорно-регулирующее устройство, устанавливаемое на конце раздаточного рукава ТРК и предназначенное для управления потоком топлива при заправке. Автоматические модели оснащаются отсекателем, прекращающим подачу при заполнении резервуара, и поворотной муфтой для удобства манипуляций. Типовые параметры: производительность от 70 до 200 л/мин, рабочее давление от 0,5 до 6 бар, совместимость с бензином, дизельным топливом и керосином.
Устройство автоматического пистолета включает корпус с впускным и выпускным патрубками, клапан с пружиной, вакуумную камеру, связанную с носиком, и механизм автоматического отключения. При погружении носика в топливо и создании разрежения в вакуумной трубке мембрана удерживает клапан в открытом положении.
В момент достижения топливом среза носика разрежение исчезает, и пружина мгновенно закрывает клапан, прекращая подачу. Сброс показаний разового учета на колонке происходит автоматически при снятии пистолета с держателя.
Типичная ошибка операторов заправка с неисправным или снятым автоматическим отсекателем, что приводит к переливу и проливу топлива. Также недопустимо использование пистолета с поврежденным уплотнением носика или деформированным корпусом: нарушение геометрии седла клапана вызывает неполное перекрытие потока и капеобразование после отпуска. Регулярная проверка плавности хода спускового рычага и герметичности соединения "пистолет-рукав" входит в ежесменный осмотр ТРК.
Узел учета топлива
Узел учета топлива в составе ТРК или отдельной топливораздаточной установки обеспечивает измерение объема или массы отпущенного нефтепродукта с требуемой точностью. Первичным преобразователем служит измеритель объема поршневого, шестеренного или шнекового типа, либо массовый расходомер. Счетчики жидкости с овальными шестернями, например СЖ-40-0,6СУ, применяются для коммерческого учета бензина, керосина и дизельного топлива в стационарных системах.
Электронный блок учета преобразует импульсы от датчика расхода в показания объема с учетом температурной коррекции. Контроллеры измерительные программируемые, такие как Benza, подсчитывают количество импульсов с последующим преобразованием в показания объема нефтепродуктов.
Узел учета сопрягается с автоматической системой налива и может быть интегрирован с уровнемерами резервуаров для градуировки емкостей непосредственно на АЗС, что исключает необходимость демонтажа и транспортировки резервуаров для поверки.
При эксплуатации узла учета критично соблюдение условий по вязкости и температуре топлива. Для массовых расходомеров отклонение плотности от калибровочной вызывает пропорциональную погрешность, поэтому при приемке новой партии рекомендуется отбирать пробу и вносить скорректированный коэффициент. Механические счетчики с овальными шестернями чувствительны к абразивным примесям: установка фильтра тонкой очистки перед измерителем продлевает межповерочный интервал и снижает износ трущихся пар.
Система контроля герметичности
Система контроля герметичности резервуаров обеспечивает непрерывный или периодический мониторинг целостности стенок и межстенного пространства с автоматической сигнализацией персоналу о разгерметизации. Для двустенных резервуаров применяется непрерывный автоматический контроль уровня жидкости, заполняющей межстенное пространство, с помощью датчика-сигнализатора уровня.
Альтернативный метод контроль избыточного давления инертного газа в межстенном пространстве, величина которого не должна превышать 0,02 МПа; для предотвращения превышения предусматривается предохранительный клапан.
Контроль герметичности одностенных резервуаров проводится путем периодических пневматических испытаний или непрерывного наблюдения за концентрацией паров топлива у дна межстенного пространства с помощью датчика-сигнализатора. Система автоматического контроля включает датчик обнаружения утечки, датчик межстенного пространства и, опционально, датчик насыщенных паров.
При срабатывании сигнализации должно обеспечиваться автоматическое прекращение наполнения резервуара и звуковое оповещение оператора.
Практические меры по поддержанию работоспособности системы контроля герметичности включают:
- ежемесячную проверку порогов срабатывания датчиков;
- контроль уровня жидкости в расширительном баке межстенного пространства;
- тестирование цепи сигнализации.
Ложные срабатывания часто связаны с колебаниями температуры окружающей среды, вызывающими изменение объема жидкости в межстенном пространстве; для компенсации используются датчики с температурной коррекцией. При устойчивом снижении уровня жидкости в расширительном баке требуется гидравлическое испытание межстенного пространства для локализации места утечки.
Техническое оснащение автозаправочной станции это взаимосвязанную систему, в которой отказ любого элемента от дыхательного клапана до узла учета способен нарушить весь технологический цикл. Соблюдение регламентов обслуживания, своевременная поверка измерительных приборов и внимание к признакам нештатной работы оборудования обеспечивают не только коммерческую точность учета, но и промышленную безопасность объекта в целом.
