Системы наружного освещения формируют облик современных городов, обеспечивают безопасность на дорогах и комфорт в общественных пространствах. Ключевым элементом этих систем являются опоры освещения вертикальные конструкции, несущие осветительные приборы и сопутствующее оборудование. От правильного выбора типа опоры зависит не только эффективность освещения, но и долговечность всей системы, а также экономическая целесообразность её эксплуатации.

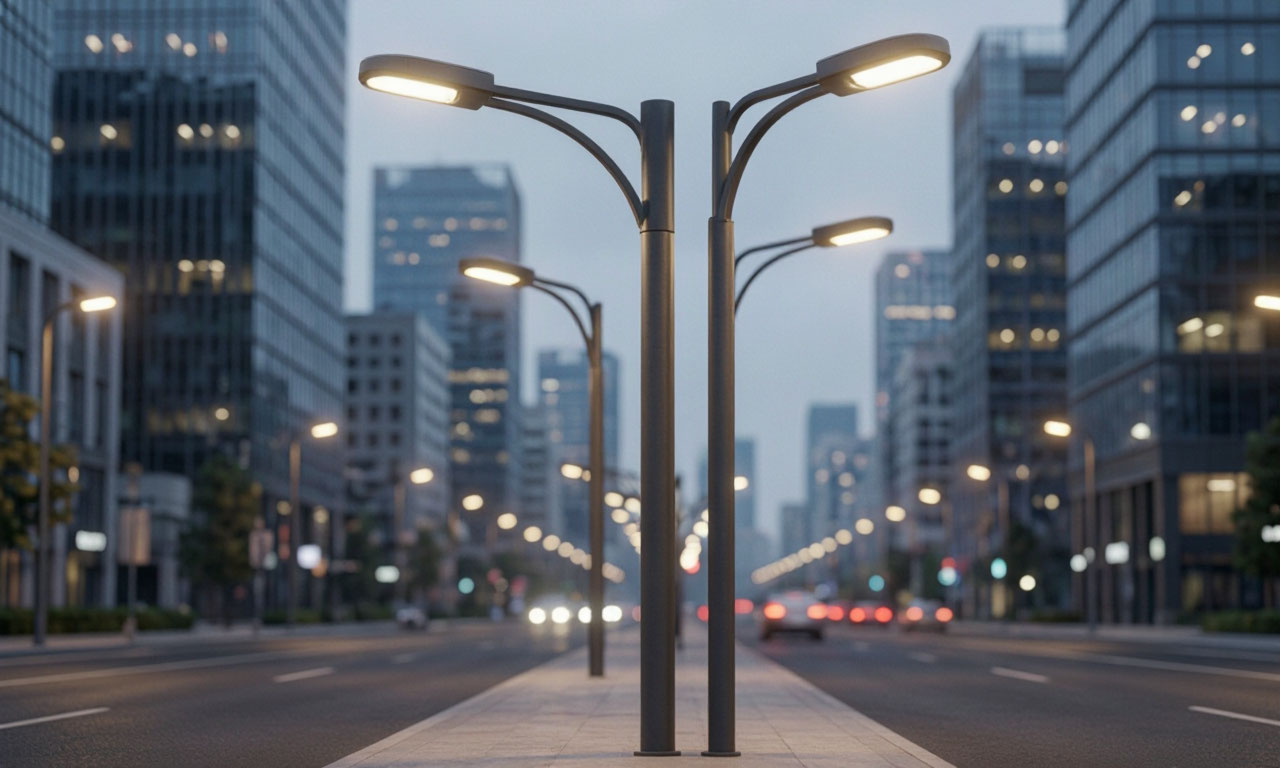

Металлические опоры освещения классифицируются по множеству параметров: несущей способности, способу подвода кабеля, материалу изготовления, конструктивному исполнению и условиям эксплуатации. Рассмотрим основные категории более детально.
Несиловые опоры освещения
Несиловые опоры наиболее распространённая категория конструкций, предназначенных для установки осветительных приборов без дополнительных механических нагрузок от подвесных линий электропередачи. Их основное назначение удержание светильников, видеокамер, громкоговорителей или небольших информационных щитов с ограниченным весом.
- С точки зрения конструкции, несиловые опоры выполняются преимущественно из листовой стали толщиной 3-4 мм, что обеспечивает достаточную прочность при относительно небольшом весе изделия. Ствол опоры может иметь круглоконическую или многогранную форму, причём коническая геометрия обеспечивает оптимальное распределение ветровых нагрузок по высоте.
- Диаметр нижней части круглоконической опоры варьируется от 108 до 166 мм, верхней от 60 до 68 мм, создавая характерное плавное сужение, которое снижает визуальную массивность конструкции и даёт экономию металла.
- Технические характеристики несиловых опор накладывают ограничения на способ прокладки питающего кабеля. Подвод электричества к таким конструкциям выполняется исключительно подземным способом, что подразумевает наличие закладной детали фундамента и ревизионного люка в нижней части ствола для коммутации кабеля. Данное решение обеспечивает эстетичный внешний вид без воздушных проводов и защищает электрические коммуникации от внешних воздействий.
Производство несиловых опор осуществляется в двух основных вариантах исполнения: фланцевые и прямостоечные. Фланцевые опоры крепятся к закладной детали фундамента через стальную плиту-подпятник, что позволяет при необходимости демонтировать конструкцию. Прямостоечные опоры устанавливаются непосредственно в котлован с последующим бетонированием, что даёт более жёсткую фиксацию, но исключает возможность перемещения без разрушения основания.
Защита от коррозии несиловых опор обеспечивается методом горячего цинкования, который гарантирует сохранность конструкции на протяжении 30-50 лет. Для улучшения архитектурной выразительности опоры могут дополнительно окрашиваться порошковыми красками по каталогу RAL, что особенно востребовано в исторических центрах и парковых зонах.
Сфера применения несиловых опор включает внутриквартальные проезды, дворовые территории, пешеходные зоны, парки, скверы, территории школ и детских садов. Допустимая ветровая нагрузка ограничена I-III районами, что обусловлено меньшими габаритами и толщиной металла. Монтаж таких конструкций не требует применения тяжёлой спецтехники и может выполняться с минимальными затратами.
Силовые опоры освещения
Силовые опоры отличаются от несиловых аналогов повышенной несущей способностью и универсальностью применения. Основное отличие заключается в возможности подвеса самонесущих изолированных проводов (СИП) воздушным способом, что делает их незаменимыми при организации освещения вдоль магистралей и в районах с плотной городской застройкой.
Конструктивные особенности силовых опор обусловлены необходимостью выдерживать значительные механические нагрузки от натяжения проводов, собственного веса и ветрового давления. Толщина стали для таких изделий составляет 4-6 мм, а диаметр ствола значительно превосходит несиловые аналоги: нижний диаметр гранёных силовых опор достигает 207-315 мм, верхний 90-150 мм.
Расчётная нагрузка на силовую опору указывается в маркировке и может достигать 1,3 тонны. Например, маркировка СФГ 1000-10.0 обозначает силовую фланцевую гранёную опору с допустимой нагрузкой 1000 кг и высотой 10 метров. В зависимости от конструктивных требований опоры могут быть промежуточными, угловыми или концевыми, что определяет схему установки и требования к фундаменту.
Силовые опоры освещения изготавливаются из стали марки Ст3 для регионов с температурой не ниже -30°С или из низкотемпературной стали 09Г2С, способной выдерживать морозы до -70°С. Покрытие горячим цинком по ГОСТ 9.307-89 обеспечивает антикоррозионную защиту в любых климатических условиях.
К силовым опорам могут крепиться не только провода СИП и осветительные приборы, но также рекламные щиты, дорожные знаки, светофоры и камеры видеонаблюдения. Возможность комбинированного подвода питания как подземного, так и воздушного расширяет сферу применения и позволяет оптимизировать затраты на прокладку сетей.
Важным параметром для силовых опор является допустимый ветровой район. Благодаря усиленной конструкции их разрешено устанавливать в районах с ветровыми нагрузками I-VII категорий, что делает их выбором для открытых территорий и регионов со сложными погодными условиями.
Мачты освещения
Высокомачтовые опоры, или просто мачты, категория конструкций высотой более 16 метров, предназначенных для установки мощных источников света на большой высоте. Одна мачта способна заменить до 10 стандартных опор, обеспечивая освещение обширных территорий промышленных площадок, портов, стадионов, крупных транспортных развязок и аэропортов.
Конструктивно мачты изготавливаются из листового металлопроката толщиной 5-15 мм и собираются из отдельных секций длиной до 10 метров, соединяемых телескопическим стыком. Такое решение упрощает транспортировку и монтаж, особенно при большой высоте изделия. Форма сечения может быть гранёной (6-16 граней) или круглой, причём гранёные конструкции обладают повышенной жёсткостью и устойчивостью к ветровым нагрузкам.
По типу короны, на которой крепятся осветительные приборы, мачты подразделяются на два основных вида:
- С мобильной короной конструкция предусматривает передвижную раму, висящую на стальных канатах. Опускание короны на высоту около 2 метров от уровня земли выполняется при помощи лебёдки и редуктора, доступ к которым осуществляется через специальный люк. Такой подход позволяет обслуживать осветительное оборудование без использования автовышек и альпинистского снаряжения.
- Со стационарной короной рама с осветительными приборами жёстко закреплена на вершине мачты. Для обслуживания такого оборудования требуются встроенные лестницы, площадки с ограждением или использование подъёмных механизмов. Основное преимущество возможность размещения до 35 осветительных приборов на одной мачте и высокая надёжность конструкции.
Выбор высоты мачты определяется требуемым уровнем освещённости, характером грунта и ветровым районом. Центр тяжести высоких конструкций расположен в верхней части, поэтому расчёт фундамента и анкерных креплений выполняется с повышенными требованиями к надёжности. Для мачт применяются массивные фланцевые подпятники с рёбрами жёсткости, передающие нагрузки на закладные детали фундамента.
Мачты с мобильной короной особенно востребованы при необходимости быстрой замены светильников без остановки движения на объектах транспортной инфраструктуры. Стационарные конструкции предпочтительны для стадионов и промышленных зон, где обслуживание может выполняться в плановом порядке с привлечением спецтехники.
Складные опоры освещения
Складные (поворотные) опоры освещения специализированное решение для локаций с ограниченным доступом спецтехники или сложным рельефом местности. Конструкция таких опор включает две части нижнюю и верхнюю, соединённые шарнирным механизмом, позволяющим изменять положение верхней части относительно вертикальной оси. Блокирующий механизм фиксирует опору в рабочем положении, обеспечивая требуемую устойчивость.
Принцип действия складных опор основан на возможности опускания верхней части ствола с установленным светильником до уровня человеческого роста. Для опор высотой до 12 метров опускание выполняется вручную при помощи каната; конструкции большей высоты оснащаются электрической лебёдкой. Такое решение полностью исключает необходимость использования автовышек или других подъёмных механизмов при обслуживании осветительного оборудования.
Высотный диапазон складных опор варьируется от 4 до 25 метров, что позволяет подобрать конструкцию для любых объектов от парковых зон до крупных транспортных узлов. Благодаря гранёной конструкции и применению высококачественных сталей Ст3пс5 и 09Г2С, складные опоры сохраняют необходимую жёсткость при относительно небольшом весе. Фланцевый метод установки на бетонный фундамент обеспечивает надёжную фиксацию и возможность демонтажа при необходимости.
Области применения складных опор охватывают широкий спектр инфраструктурных объектов:
- Транспортные узлы мосты, путепроводы, железнодорожные станции, порты, где обслуживание традиционных опор связано с перекрытием движения или использованием сложной спецтехники.
- Спортивные сооружения горнолыжные трассы, теннисные корты, гольф-поля, для которых важна возможность оперативного обслуживания без нарушения покрытия.
- Ландшафтно сложные территории парки и скверы с нестандартным рельефом, зоны с плотной застройкой, где невозможно обеспечить подъезд автовышки.
Складные опоры также находят применение на строительных площадках и мероприятиях различного масштаба, где требуется временное освещение с возможностью быстрой установки и демонтажа. Лёгкость конструкции и компактность в сложенном состоянии минимизируют затраты на транспортировку и хранение, а доступность обслуживания с земли сокращает эксплуатационные расходы.
Производство складных опор осуществляется с применением горячего цинкования, гарантирующего долговечность даже при интенсивной эксплуатации в сложных климатических условиях. Дополнительная окраска позволяет интегрировать конструкции в архитектурный облик территории.
Классификация опор освещения по назначению и конструктивным особенностям
Опоры наружного освещения широкая категория металлоконструкций, классифицируемых по множеству параметров. Основополагающим признаком служит разделение на силовые и несиловые опоры, определяемое несущей способностью и способом подвода питающего кабеля.
- Несиловые опоры предназначены исключительно для размещения осветительных приборов и лёгкого сопутствующего оборудования видеокамер, громкоговорителей, информационных табличек. Подвод кабеля к таким конструкциям выполняется только подземным способом через закладную деталь фундамента и ревизионный люк в нижней части ствола. Допустимая несущая способность не превышает 0,4-0,5 тонны, толщина стенки ствола составляет 3-4 мм. Установка несиловых опор разрешена в ветровых районах I-III категории.
- Силовые опоры рассчитаны на значительные механические нагрузки. На них допускается подвес самонесущих изолированных проводов (СИП) воздушным способом, крепление траверс, рекламных щитов и тяжёлого оборудования. Несущая способность достигает 3 тонн, толщина металла составляет 4-6 мм, а диаметр ствола значительно превосходит несиловые аналоги. Конструкции разрешены к установке в ветровых районах I-VII категорий.
- Силовые опоры подразделяются на промежуточные, угловые и концевые в зависимости от места расположения в линии электропередачи. Каждый тип имеет специфические требования к фундаменту и арматуре крепления, обусловленные векторами приложения нагрузок от натяжения проводов.
- По форме поперечного сечения опоры разделяются на трубчатые с круглым сечением, круглоконические и гранёные. Гранёные конструкции с количеством граней от 6 до 16 обладают повышенной жёсткостью за счёт рёбер жёсткости и лучшим аэродинамическим сопротивлением. Круглоконические опоры изготавливаются методом вальцовки листового металла с последующей сваркой продольного шва.
По способу установки опоры делятся на фланцевые и прямостоечные. Фланцевые конструкции крепятся к закладной детали фундамента через стальную плиту-подпятник анкерными болтами, что обеспечивает возможность демонтажа без разрушения основания. Прямостоечные опоры устанавливаются непосредственно в котлован с последующим бетонированием, что даёт более жёсткую фиксацию, но исключает перемещение конструкции.
Светофорные опоры выделяются в отдельную категорию. Г-образные опоры (ОГСГ) имеют выносную консоль для размещения светофоров и знаков над проезжей частью, что увеличивает обзор для водителей. Фланцевые гранёные опоры (ОСФГ) без консоли предназначены для установки до двух светофорных объектов. Высота варьируется от 4 до 10 метров в зависимости от конструктивного исполнения.
Высокомачтовые опоры (мачты) специализированные конструкции высотой 15-40 метров, применяемые для освещения крупных открытых территорий. Одна мачта заменяет до 10 стандартных опор. По типу короны мачты делятся на конструкции с мобильной короной, опускаемой лебёдкой до уровня земли, и со стационарной короной, обслуживание которой требует подъёма на высоту.
Нормативная база и стандарты
Производство и применение опор освещения регламентируется комплексом государственных стандартов и сводов правил. Основополагающим документом выступает СП 52.13330.2016 "Естественное и искусственное освещение", устанавливающий общие нормы освещения для всех типов объектов.
ГОСТ 32947-2014 "Дороги автомобильные общего пользования. Опоры стационарного электрического освещения" определяет классификацию и маркировку опор, требования к материалам и конструкциям, методы испытаний. Документ регламентирует все основные параметры металлических опор для дорожного освещения.
ГОСТ Р ЕН 40-7-2013 устанавливает технические требования к опорам освещения из полимерных композиционных материалов, армированных волокном. Стандарт идентичен европейскому EN 40-7:2009 и содержит требования к материалам, методам испытаний, определяет классы опор по сопротивляемости ветровым нагрузкам и устойчивости к динамическому воздействию при наезде транспортного средства.
Документ распространяется на опоры наружного освещения высотой не более 20 м для венчающих светильников и не более 18 м с кронштейном.
ГОСТ Р 71410-2024, введённый с 1 июля 2024 года, устанавливает общие технические условия для опор дорожных информационных знаков и стационарного электрического освещения на автомобильных дорогах общего пользования. Стандарт определяет классификацию опор и методы испытаний, не распространяясь на опоры для контактных сетей городского электрифицированного транспорта и рамные опоры.
ГОСТ 9.307-89 регламентирует требования к антикоррозионным покрытиям, основным из которых является горячее цинкование. Толщина цинкового слоя должна соответствовать нормам, обеспечивающим срок службы опоры 30-50 лет.
Дополнительные нормативные акты включают ГОСТ 33176-2014 по нормам освещения автомобильных дорог, СанПиН 2.2.1/2.1.1.1278-03 с гигиеническими требованиями, ГОСТ Р 55706-2013 по классификации наружного утилитарного освещения. Требования к светильникам для опор закреплены в ГОСТ 26092-84, ГОСТ 27453-87 и ГОСТ Р МЭК 62560-2011 для светодиодных источников.
Материалы изготовления и их характеристики
Металлические опоры изготавливаются из листовой стали марки Ст3 для регионов с температурой не ниже -30°С и из низкотемпературной стали 09Г2С для районов с морозами до -70°С. Толщина металла составляет 3-4 мм для несиловых и 4-6 мм для силовых конструкций.
Горячее цинкование основной метод антикоррозионной защиты, обеспечивающий сохранность металла в течение 30-50 лет. Для улучшения архитектурной выразительности опоры дополнительно окрашиваются порошковыми красками по каталогу RAL. Это особенно актуально для декоративных конструкций в исторических центрах и парковых зонах.
Железобетонные опоры сохраняют позиции благодаря низкой стоимости и долговечности до 50 лет. Они устойчивы к коррозии и температурным перепадам от -65°С до +50°С, выдерживают значительные нагрузки. Минусами являются большой вес, сложность монтажа и демонтажа, отсутствие декоративных возможностей.
Композитные опоры из полимерных материалов, армированных стекловолокном, современное направление. Они отличаются малым весом, стойкостью к коррозии и ультрафиолетовому излучению, сроком службы до 50 лет. По нагрузочным характеристикам уступают металлическим конструкциям, что ограничивает их применение в качестве силовых опор.
Области применения различных типов опор
Несиловые опоры применяются для освещения внутриквартальных проездов, дворовых территорий, пешеходных зон, парков, скверов, территорий школ и детских садов. Декоративные варианты востребованы в парковом дизайне и ландшафтных решениях. Установка не требует тяжёлой спецтехники и выполняется с минимальными затратами.
Силовые опоры используются вдоль автомобильных магистралей, на улицах с интенсивным движением, для организации воздушных линий электропередачи между населёнными пунктами. На них размещаются не только светильники, но и дорожные знаки, светофоры, камеры видеонаблюдения. Конструкции способны выдерживать значительные ветровые нагрузки, что позволяет использовать их в открытой местности.
Высокомачтовые опоры незаменимы для освещения аэропортов, железнодорожных станций, стадионов, промышленных площадок, портов и крупных транспортных развязок. Мачты с мобильной короной предпочтительны при необходимости частого обслуживания без использования автовышек, стационарные для объектов с плановым обслуживанием спецтехникой.
Складные (поворотные) опоры применяются на мостах, путепроводах, в портах, на горнолыжных трассах, гольф-полях, территориях со сложным рельефом и плотной застройкой. Возможность опускания верхней части до уровня земли полностью исключает необходимость в подъёмных механизмах при обслуживании.
Светофорные Г-образные опоры устанавливаются на перекрёстках, пешеходных переходах и участках с интенсивным движением для размещения светофоров над проезжей частью. Стандартные фланцевые опоры применяются для установки дорожных знаков и светофоров на обочинах.
Опоры контактной сети транспортных систем способны выдерживать нагрузки от 300 до 3000 кг, что позволяет одновременно размещать на них осветительные приборы, светофоры и камеры видеонаблюдения. Их применяют вдоль трамвайных и троллейбусных линий.
