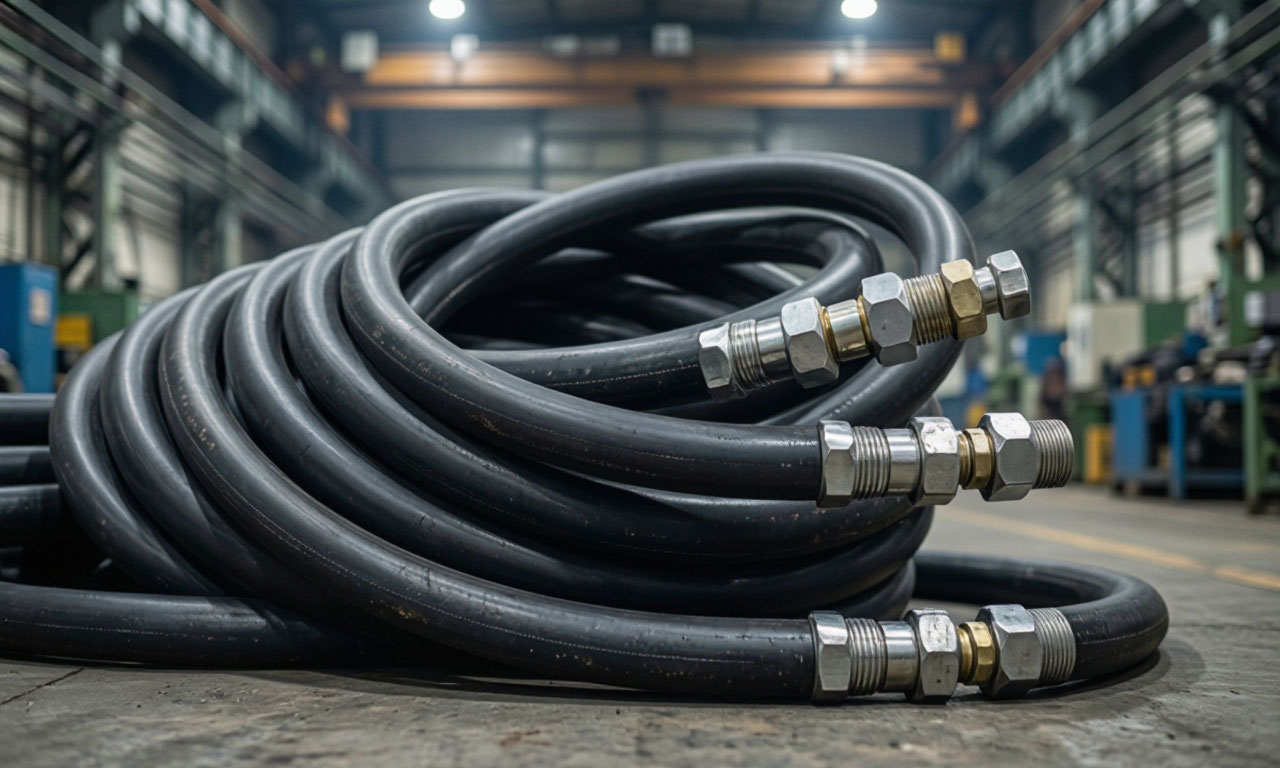

Промышленные шланги и воздуховоды https://www.uniflex.su незаменимые элементы современного производства. Они обеспечивают гибкую транспортировку жидких, газообразных и сыпучих сред между различными узлами оборудования и технологическими линиями. В отличие от стационарных металлических трубопроводов, эти изделия способны сохранять герметичность при постоянных изгибах, вибрациях и перемещениях механизмов.

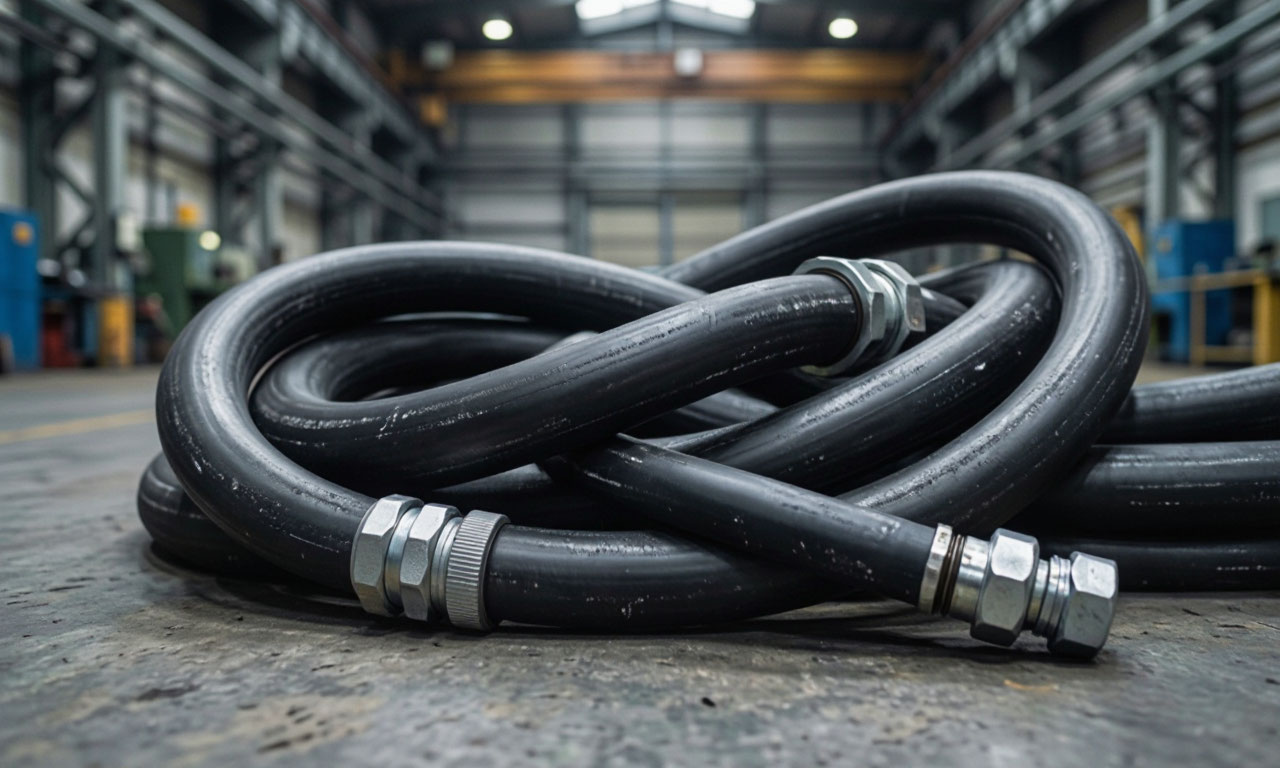

Область их использования охватывает химическую, нефтегазовую, пищевую, деревообрабатывающую и строительную отрасли, системы вентиляции и аспирации, гидравлические установки и оборудование высокого давления.

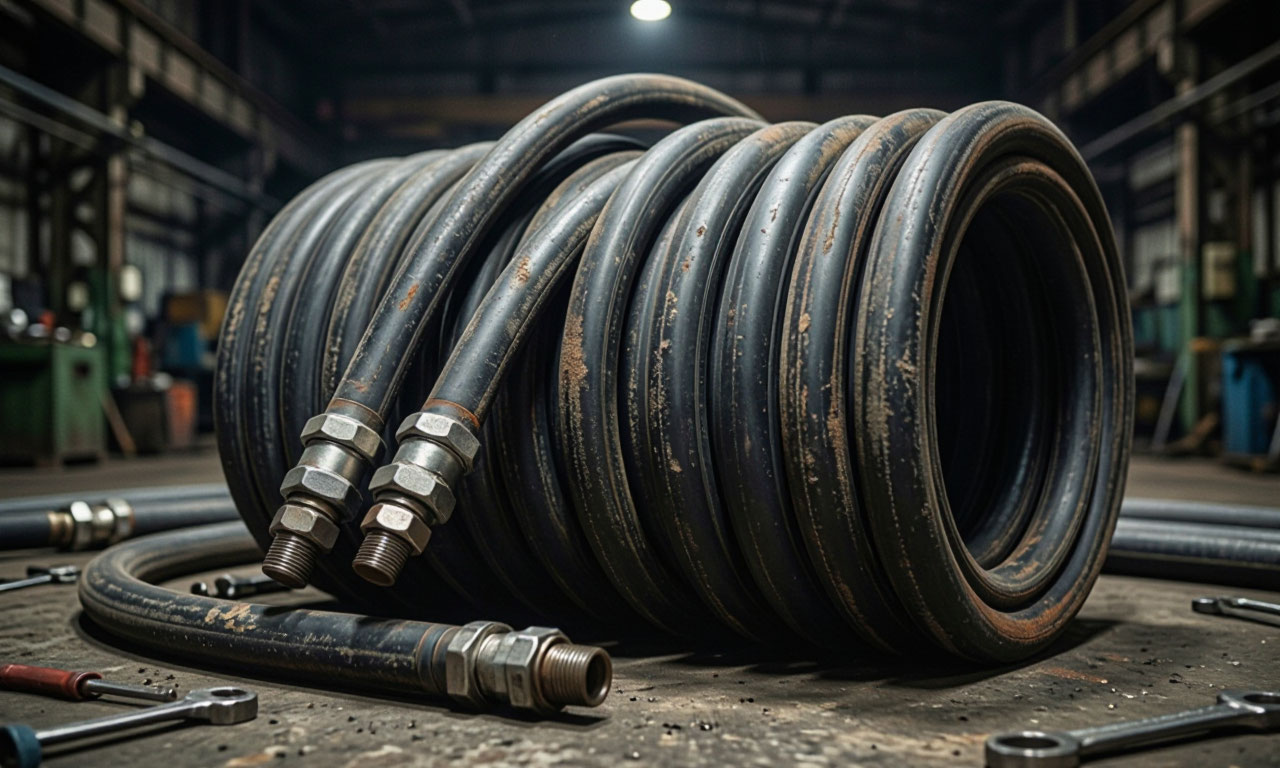

- Главная особенность промышленных шлангов их многослойная структура, где каждый слой выполняет строго определённую функцию. Внутренний слой непосредственно контактирует с транспортируемой средой и должен быть химически стойким, гладким для минимизации гидравлических потерь и достаточно эластичным.
- Армирующий слой воспринимает рабочее давление и предотвращает деформацию. Наружный слой защищает конструкцию от механических повреждений, атмосферных воздействий и агрессивных сред.
Конструктивные особенности и параметры промышленных шлангов
Внутренний диаметр проходного сечения определяет пропускную способность шланга и является базовой размерной характеристикой. Его подбор осуществляется исходя из необходимого объёмного расхода среды и допустимой скорости потока.
Для жидкостей рекомендуется принимать скорость не более 5 м/с, для газов и воздуха до 20 м/с. Увеличение скорости ведёт к возрастанию гидравлического сопротивления, повышенному износу внутреннего слоя и риску возникновения кавитации. Стандартный размерный ряд включает диаметры от 6 до 500 мм и более.
Рабочее давление параметр, указывающий на максимальное избыточное давление среды, которое шланг способен выдерживать в процессе непрерывной эксплуатации с гарантированным сроком службы.
Для напорных рукавов высокого давления рабочий диапазон достигает 250–400 бар и более. Разрывное давление предельное значение, при котором происходит разрушение шланга. Коэффициент запаса прочности (отношение разрывного давления к рабочему) обычно составляет 2,5:1 для ответственных применений. Для рукавов, работающих в пульсирующих режимах и при гидравлических ударах, запас прочности выбирается повышенным.
Температурный диапазон эксплуатации ограничивается термостойкостью материалов внутренней камеры и наружного покрытия. Для большинства резиновых рукавов на основе SBR и NR рабочий диапазон составляет от –35 до +80 °C. Специализированные термостойкие шланги из силикона выдерживают до +300 °C, из стеклоткани с покрытием до +1100 °C. При выходе за пределы температурного диапазона происходит ускоренная деструкция полимерной матрицы, потеря эластичности и герметичности.
Важнейшим конструктивным элементом является армирование система усиления, воспринимающая основную нагрузку от внутреннего давления. Армирование может быть выполнено в виде текстильной оплётки (из полиэфирных, полиамидных или арамидных нитей), стальной оплётки или спиральной навивки из стальной проволоки. Рукава высокого давления часто имеют двух-, четырёх- и даже шестислойное армирование, позволяющее выдерживать экстремальные давления.
Для всасывающих шлангов применяется армирование жёсткой спиралью из стали или пластика, предотвращающей схлопывание под действием вакуума.
Резинотехнические изделия в системах промышленных шлангов
Резинотехнические изделия составляют основу широкого спектра промышленных шлангов, особенно в сегменте рукавов высокого давления и гидравлических систем. Резиновые смеси на основе натурального и синтетического каучука обеспечивают уникальное сочетание эластичности, герметичности и стойкости к агрессивным средам. Внутренняя камера таких рукавов изготавливается из маслобензостойких резин (NBR, SBR), устойчивых к контакту с нефтепродуктами и минеральными маслами.
Наружная обкладка резинотехнических рукавов выполняет функцию атмосферостойкой, озоностойкой и абразивостойкой защиты. Для повышения стойкости к истиранию и повреждениям в состав резиновых смесей вводят специальные наполнители и вулканизующие агенты. Высокое качество резинотехнических изделий подтверждается соответствием стандартам и обязательной сертификацией каждой партии.
Химически стойкие шланги и работа с агрессивными средами
Для транспортировки кислот, щелочей, органических растворителей и других агрессивных химических веществ требуются специализированные шланги с высокой химической стойкостью. Материал внутреннего слоя подбирается исходя из химической природы транспортируемой среды на основе таблиц совместимости. Наиболее универсальным материалом является PTFE (фторопласт), обладающий инертностью к подавляющему большинству химических реагентов и широким температурным диапазоном.
Композитные шланги DANTEC это многослойная конструкция: внутренний герметизирующий слой из полипропилена, тефлона, полиамида или полиэстера, усиленный внутренней и наружной стальными спиралями. Такая архитектура обеспечивает одновременно химическую стойкость, устойчивость к вакууму и механическим воздействиям. Для перекачки нефтепродуктов и сжиженных газов выпускаются специальные модификации с огнестойким исполнением FIRESAFE.
EPDM-резина демонстрирует отличную стойкость к кислотам, щелочам и озонированию, но несовместима с нефтепродуктами. NBR-резина, напротив, устойчива к маслам и топливу, что делает её предпочтительным материалом для гидравлических систем. Для пищевых производств и фармацевтики применяются шланги из материалов, одобренных FDA, EC1935/2004 и USP Class VI, гарантирующих безопасность контакта с продуктами и лекарственными средствами.
Рукава высокого давления
Рукав высокого давления (РВД) это гибкий трубопровод, предназначенный для работы при давлениях от 250 до 400 бар и выше в гидравлических системах промышленного оборудования, мобильной техники и спецмашин. Конструктивно РВД состоит из маслобензостойкой резиновой камеры, армированной несколькими слоями высокопрочной стальной оплётки или спиральной навивки, и защитной наружной обкладки.
Для каналопромывочных машин и систем гидродинамической очистки выпускаются специализированные рукава с рабочим давлением 250 бар, разрывным 625 бар и температурным диапазоном от –35 до +80 °C. Арамидное армирование вместо стального обеспечивает снижение травмоопасности при разрыве текстильные нити не образуют опасных осколков. Наружная обкладка таких рукавов имеет низкий коэффициент трения для облегчения протягивания в трубах и очистки от загрязнений.
Рукава высокого давления комплектуются металлическими фитингами, выполненными по унифицированным стандартам BSP, JIC, ORFS, NPTF. Угол присоединения может быть прямым, 45° или 90°. Резьбовые соединения имеют конусное уплотнение под углом 24°, 37°, 60° или 74°. Каждый РВД проходит обязательную опрессовку в заводских условиях с присвоением серийного номера и выдачей сертификата.
Опрессовка и быстроразъёмные соединения
Опрессовка является финишной технологической операцией сборки рукава с арматурой, обеспечивающей герметичность соединения. В процессе опрессовки на специальных станках металлическая втулка или муфта обжимается вокруг рукава с фитингом, создавая неразъёмное соединение, выдерживающее давление. Контроль качества включает гидравлические испытания на стендах, подтверждающие герметичность сборки.
Для каналопромывочных рукавов опрессовка выполняется на давление 375 бар при рабочем 250 бар и разрывном 625 бар.
Быстроразъемное соединение (БРС) позволяет оперативно монтировать и демонтировать шланги без применения инструмента. Концевики композитных шлангов имеют стандартную наружную резьбу, совместимую с любыми типами быстроразъёмных муфт. Применение БРС существенно сокращает время на переналадку оборудования и обслуживание. В гидравлических системах мобильной техники быстроразъёмные соединения позволяют быстро подключать навесное оборудование.
Абразивостойкие полиуретановые воздуховоды
Полиуретановые воздуховоды наиболее эффективное решение для систем аспирации, пылеудаления и транспортировки сыпучих абразивных материалов. Полиуретан превосходит ПВХ по износостойкости в 4–5 раз, что подтверждено практикой эксплуатации. Материал сохраняет эластичность в диапазоне от –40 до +90 °C, допуская кратковременное повышение до +125 °C для стандартных серий.
Конструкция включает прозрачную полиуретановую стенку и армирующую спираль из оцинкованной пружинной стали. Толщина стенки варьируется от 0,4 до 1,5 мм в зависимости от серии и назначения. При заземлении стальной спирали воздуховод разряжает статическое электричество, что критично для работы с горючими пылями и взрывоопасными средами. Серия PU-H-T-140 рассчитана на температуры до +140 °C постоянно и до +165 °C кратковременно.
Применение полиуретановых воздуховодов охватывает деревообработку (аспирация опилок и стружки), пищевую промышленность (транспортировка сыпучих продуктов), химическое производство (отвод паров и газов), сварочные участки (удаление дыма и аэрозолей). Прозрачная стенка позволяет визуально контролировать движение материала, что упрощает диагностику засоров.
Воздуховоды полиолефиновые EVA
Полиолефиновые воздуховоды на основе этиленвинилацетата (EVA) более лёгкая и гибкая альтернатива полиуретановым и ПВХ-изделиям. Материал EVA характеризуется хорошей химической стойкостью к масляным испарениям, спиртам и слабым кислотам, а также устойчивостью к ультрафиолету и озону. Температурный диапазон эксплуатации составляет примерно от –40 до +90 °C.
Благодаря высокой эластичности даже при отрицательных температурах полиолефиновые воздуховоды сохраняют гибкость и не растрескиваются на морозе. Это делает их предпочтительным выбором для наружных систем вентиляции и аспирации в условиях холодного климата. Высокая сжимаемость EVA-воздуховодов (до 4:1) упрощает складирование и транспортировку изделий.
Воздуховоды ПВХ и шланги ПВХ спираль
- ПВХ-воздуховоды с армирующей спиралью из жёсткого ПВХ или стали универсальное решение для транспортировки воды, слабых растворов кислот и щелочей, пищевых продуктов и сыпучих материалов.
- Рабочее давление для спиральных ПВХ-шлангов составляет от 4 до 8 атм в зависимости от диаметра, вакуум до 0,8 бар.
- Температурный диапазон ограничен от –10 до +60 °C для стандартного исполнения, морозостойкие модификации сохраняют эластичность до –40 °C.
- Шланги ПВХ спираль изготовлены из экологически чистого пластифицированного ПВХ с гладкой внутренней поверхностью, минимизирующей гидравлические потери.
- Спираль из непластифицированного ПВХ не уступает по прочности металлической. Прозрачная стенка позволяет визуально контролировать поток среды. Применение включает перекачку питьевой воды, пищевых продуктов, вязких жидкостей, грязи и сточных вод, использование в поливочных агрегатах и гидротехнических системах.
Термостойкие шланги и воздуховоды
Термостойкие шланги и воздуховоды разработаны для работы в условиях высокотемпературных сред, где стандартные полимерные и резиновые материалы подвергаются быстрой деструкции. Материалы и конструкция варьируются в зависимости от требуемого температурного диапазона. Силиконовые воздуховоды сохраняют работоспособность от –60 до +300 °C и применяются в авиационной и оборонной промышленности. Воздуховоды из стеклоткани с двухслойным покрытием выдерживают до +650 °C постоянно.
Для удаления выхлопных газов двигателей внутреннего сгорания применяются шланги из высокотемпературного текстиля со спиралью из оцинкованной стали. Рабочий диапазон достигает +300 °C при условии достаточного притока свежего воздуха. Конструкция предусматривает наружную спираль, защищающую от абразивного износа, высокую сжимаемость (до 5:1) и минимальные радиусы изгиба.
Максимальную термостойкость демонстрируют рукава из многослойной стеклоткани, покрытой специальным высокотемпературным составом. Они выдерживают нормальный режим до +1100 °C и кратковременное воздействие до +1300 °C. Такие шланги применяются для удаления выхлопных газов от дизельных и бензиновых двигателей на испытательных стендах, от электрических генераторов и компрессорных установок. Они характеризуются высокой гибкостью, стойкостью к вибрациям и трудновоспламеняемостью.
Шланги для удаления выхлопных газов
Специализированные шланги для удаления выхлопных газов применяются в автомобильной промышленности, на испытательных станциях, в сервисных центрах и ремонтных зонах. Основные требования к таким изделиям термостойкость, герметичность, гибкость и стойкость к масляным испарениям. Шланги GEX/STP-300-MAT из высокотемпературного текстиля со спиральной арматурой выдерживают температуру выхлопных газов до +300 °C.
Для защиты от абразивного износа спираль шланга имеет дополнительный профиль из трудновоспламеняемого полиуретана. Шланги легко монтируются на вытяжные катушки и всасывающие установки напольного и колодезного типа. Для улучшения герметичности и упрощения соединения с раструбами применяются специальные соединительные элементы.
Шланги и воздуховоды различного применения
Многообразие промышленных задач требует специализированных решений в области шлангов и воздуховодов. Для пищевой промышленности выпускаются шланги из материалов, одобренных FDA и EC1935/2004, безопасных для контакта с продуктами питания, напитками, алкоголем и молочной продукцией. Транспортировка абразивных суспензий, цемента, песка и строительных смесей требует усиленных шлангов с повышенной абразивостойкостью внутреннего слоя.
Для паропроводов и систем горячего водоснабжения используются шланги из термопластичных материалов, устойчивых к воздействию насыщенного пара и горячей воды с температурой до +165 °C для пара и до +95 °C для воды. Маслостойкие шланги применяются в системах смазки, топливоподачи и гидравлики, где необходима стойкость к минеральным маслам, бензину, керосину и другим нефтепродуктам.
Каждый тип шланга имеет строгое целевое назначение, определяющее конструктивные и материальные решения. Квалифицированный подбор изделий с учётом всех факторов эксплуатации единственный путь к надёжной и долговечной работе промышленных систем. Консультация специалистов и обращение к проверенным производителям гарантируют правильный выбор и безопасность производства.
