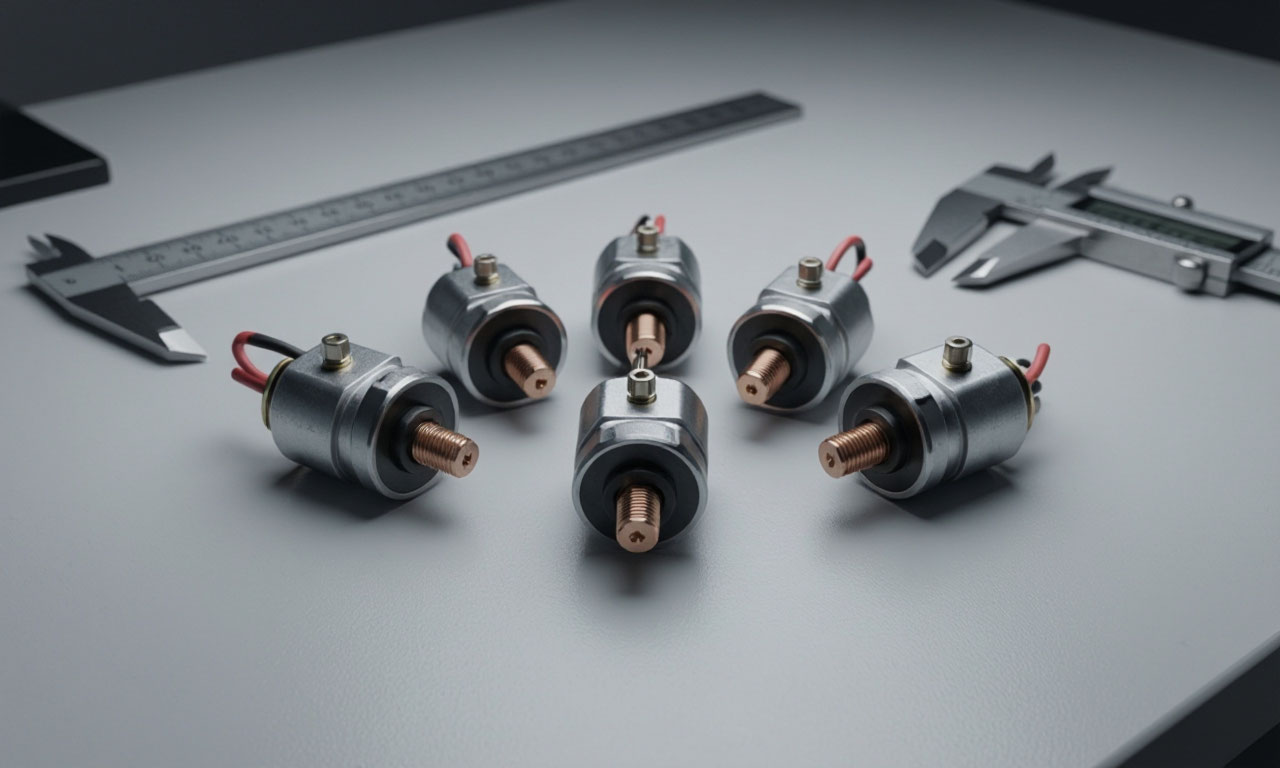

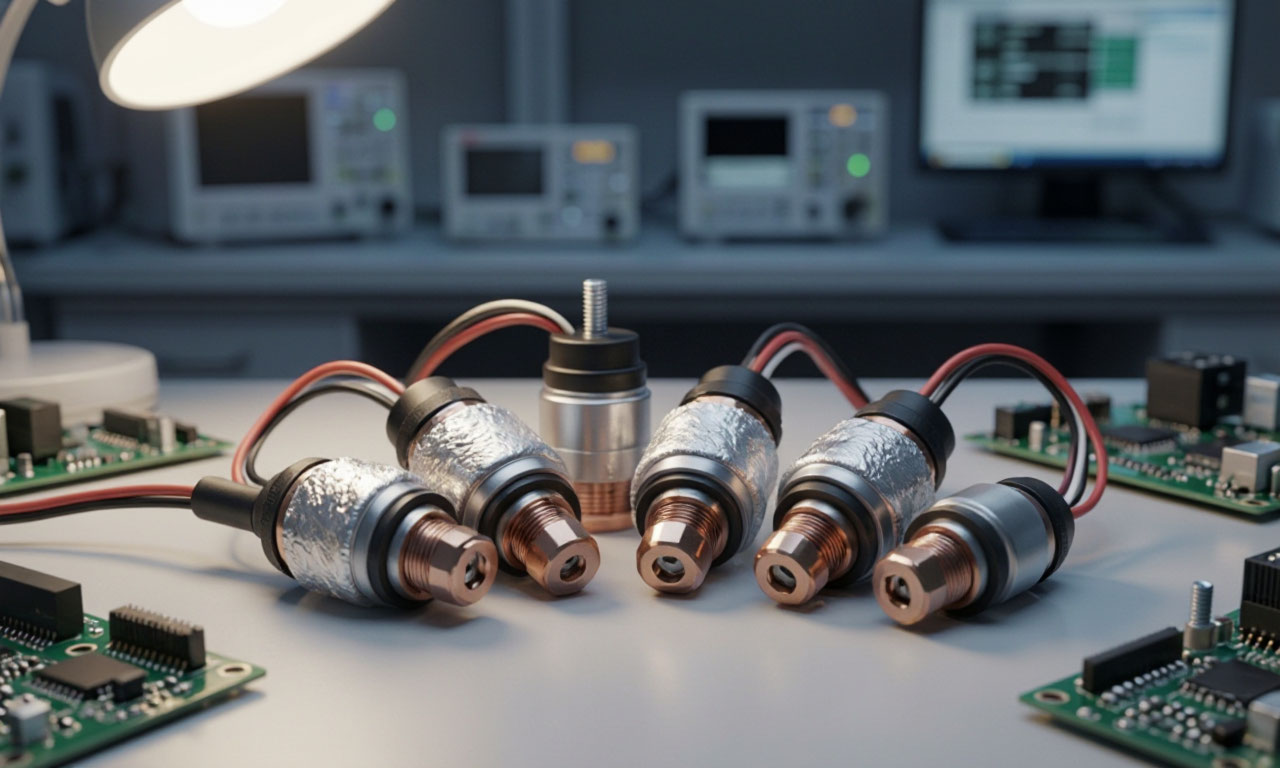

Несмотря на активное развитие цифровых технологий, аналоговые тензодатчики остаются распространенным решением для промышленных и складских весов. Их основа - мостовая схема Уитстона, в которой изменение сопротивления тензорезисторов под нагрузкой преобразуется в электрический сигнал. Выходной сигнал обычно нормируется в милливольтах на вольт, поэтому для корректной работы важны не только характеристики самого датчика, но также качество монтажа, соединений и кабельной линии.
Где аналоговая схема оправдана
Традиционные узлы взвешивания на аналоговых сенсорах привлекают инженеров своей конструктивной простотой, высокой эксплуатационной живучестью и предсказуемостью поведения при постоянных механических нагрузках. При необходимости неисправный элемент можно заменить без перестройки всей измерительной системы, если новый датчик соответствует требуемым характеристикам.
Такое решение хорошо подходит для платформенных складских весов, емкостей и дозаторов, где длина кабеля от датчиков до вторичного оборудования невелика. На коротких трассах влияние внешних электромагнитных помех ниже, поэтому преимущества цифровой передачи данных не всегда оправдывают усложнение системы.
При эксплуатации важно:
- защищать кабельные соединения от влаги и механических повреждений;
- контролировать состояние разъемов;
- не допускать нарушения герметичности корпуса.
Подбор тензодатчиков данного типа выполняют с учетом диапазона нагрузки, класса точности и условий установки.
Зачем нужна соединительная коробка
В многодатчиковых платформенных весах сигналы от нескольких элементов необходимо объединить перед передачей на весовой терминал. Для этого используется соединительная коробка. Она позволяет подключить датчики к общей линии и выполнить настройку их сигналов.
Особенно важна балансировка по углам платформы: при одинаковой контрольной нагрузке показания в разных точках должны быть согласованы. Корректная настройка соединительной коробки помогает компенсировать различия между датчиками и обеспечить равномерную работу всей системы.
Таким образом, датчики аналогового типа остаются рациональным выбором для многих типовых задач, особенно при небольшой длине кабельных трасс и понятных условиях эксплуатации.
