Классификация и функциональное назначение арматуры
Подлинное оборудование far, как и оборудование других фирм (важно чтобы оно было оригинальным, а не подделкой) это технические устройства, устанавливаемые на трубопроводах, агрегатах и сосудах для управления потоками рабочих сред. Основная задача этих элементов заключается в изменении площади проходного сечения с целью регулирования расхода и давления, полного перекрытия потока или предотвращения обратного движения среды. В системах отопления, водоснабжения и охлаждения применяются различные типы арматуры, каждый из которых выполняет строго определённые функции.
Запорная арматура предназначена для полного перекрытия потока рабочей среды. К этому типу относятся шаровые краны, задвижки и затворы. Их основная характеристика герметичность перекрытия, которая должна обеспечивать надёжное отсечение потока без пропусков даже после длительной эксплуатации. В системах водоснабжения запорная арматура устанавливается на вводах в здание, перед приборами учёта и на ответвлениях к потребителям.
Регулирующая арматура служит для плавного изменения параметров потока расхода или давления. К ней относятся регулирующие клапаны, балансировочные вентили и устройства с автоматическим управлением. Такая арматура позволяет поддерживать заданные гидравлические режимы в системах с переменными нагрузками. В современных системах отопления регулирующая арматура становится обязательным элементом, обеспечивающим энергоэффективность и комфортный микроклимат.
Основные параметры выбора арматуры
Профессиональный подбор трубопроводной арматуры требует понимания ключевых технических характеристик, определяющих её работоспособность в конкретных условиях эксплуатации.
Условный проход (номинальный размер) параметр, обозначаемый как Ду или DN, который приблизительно соответствует внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах. Стандартный ряд значений условных проходов регламентируется ГОСТ 28338-89 и включает диапазон от 2,5 до 4000 мм. Для бытовых систем отопления и водоснабжения чаще всего применяются диаметры от 15 до 50 мм, тогда как промышленные системы охлаждения могут использовать арматуру значительно большего размера.
Номинальное давление (условное давление) наибольшее избыточное рабочее давление при температуре рабочей среды 20°С, при котором обеспечивается заданный срок службы арматуры. Этот параметр обозначается как Ру или PN. Например, маркировка PN16 означает, что изделие рассчитано на давление 16 бар при температуре 20°С. Важно учитывать, что с повышением температуры рабочей среды допустимое рабочее давление снижается. Для арматуры из углеродистой стали рабочие давления соответствуют условным при температуре среды от -20°С до +200°С.
В системах охлаждения и кондиционирования, работающих при более низких температурах, этот фактор также необходимо учитывать.
Проходной диаметр фактический внутренний диаметр в наиболее узком сечении арматуры. Этот параметр напрямую влияет на гидравлическое сопротивление и пропускную способность устройства. При выборе арматуры необходимо сопоставлять проходной диаметр с внутренним диаметром трубопровода, чтобы избежать излишних потерь давления. В качественной арматуре проходной диаметр максимально приближен к диаметру присоединяемой трубы, что обеспечивает минимальное гидравлическое сопротивление.
Обзор основных типов арматуры
Шаровой кран
Шаровой кран наиболее распространённый вид запорной арматуры в системах водоснабжения и отопления. Запорный элемент выполнен в виде сферы с цилиндрическим сквозным отверстием. При повороте рукоятки или штурвала на 90 градусов отверстие совмещается с осью трубопровода кран открыт, либо располагается перпендикулярно поток перекрывается.
Шаровые краны ценятся за надёжность, долговечность и минимальное гидравлическое сопротивление в открытом положении. Они обеспечивают надёжное перекрытие даже при длительной эксплуатации, что делает их незаменимыми в системах, требующих периодического обслуживания. Для горячего водоснабжения и отопления выбирают краны с уплотнениями из термостойких материалов, выдерживающих температуры до 150°С и выше.
Конструктивно шаровые краны различаются по типу корпуса цельносварные (неразборные) и разборные. Цельносварные краны более надёжны, но не подлежат ремонту. Разборные конструкции позволяют заменить изношенные уплотнительные кольца, продлевая срок службы изделия.
Обратный клапан
Обратный клапан устройство, автоматически предотвращающее обратное движение рабочей среды. Принцип действия основан на использовании подпружиненного или свободно плавающего запорного элемента, который открывается под давлением потока в прямом направлении и закрывается при его снижении или изменении направления.
В системах водоснабжения обратные клапаны предотвращают опорожнение трубопроводов при отключении насосов и защищают от гидроударов. В системах отопления они обеспечивают правильную циркуляцию теплоносителя, не допуская его перетекания через байпасы и обводные линии. Для горячего водоснабжения применяются клапаны с уплотнениями, устойчивыми к высоким температурам.
Существуют два основных типа обратных клапанов: пружинные (с принудительным закрытием) и гравитационные (закрывающиеся под действием собственного веса запорного элемента). Пружинные клапаны могут устанавливаться в любом положении, тогда как гравитационные требуют строго горизонтальной или вертикальной установки в зависимости от конструкции.
Балансировочный вентиль
Балансировочный вентиль это регулирующая арматура, предназначенная для гидравлической настройки систем отопления и охлаждения. Основная задача этого устройства распределение теплоносителя по параллельным ветвям системы в соответствии с требуемыми расходами.
Балансировочные вентили позволяют точно ограничивать расход среды на каждом участке, компенсируя гидравлическую разрегулировку, возникающую из-за разной протяжённости трубопроводов и тепловых нагрузок. Современные балансировочные вентили оснащаются измерительными ниппелями для подключения диагностического оборудования, что позволяет выполнять настройку с высокой точностью без слива теплоносителя.
Конструктивно балансировочный вентиль это дросселирующее устройство со специальным профилем затвора, обеспечивающим линейную зависимость расхода от степени открытия. Это упрощает расчёт и настройку системы. Материалы изготовления обычно латунь или нержавеющая сталь с защитным покрытием, устойчивые к коррозии в водных средах.

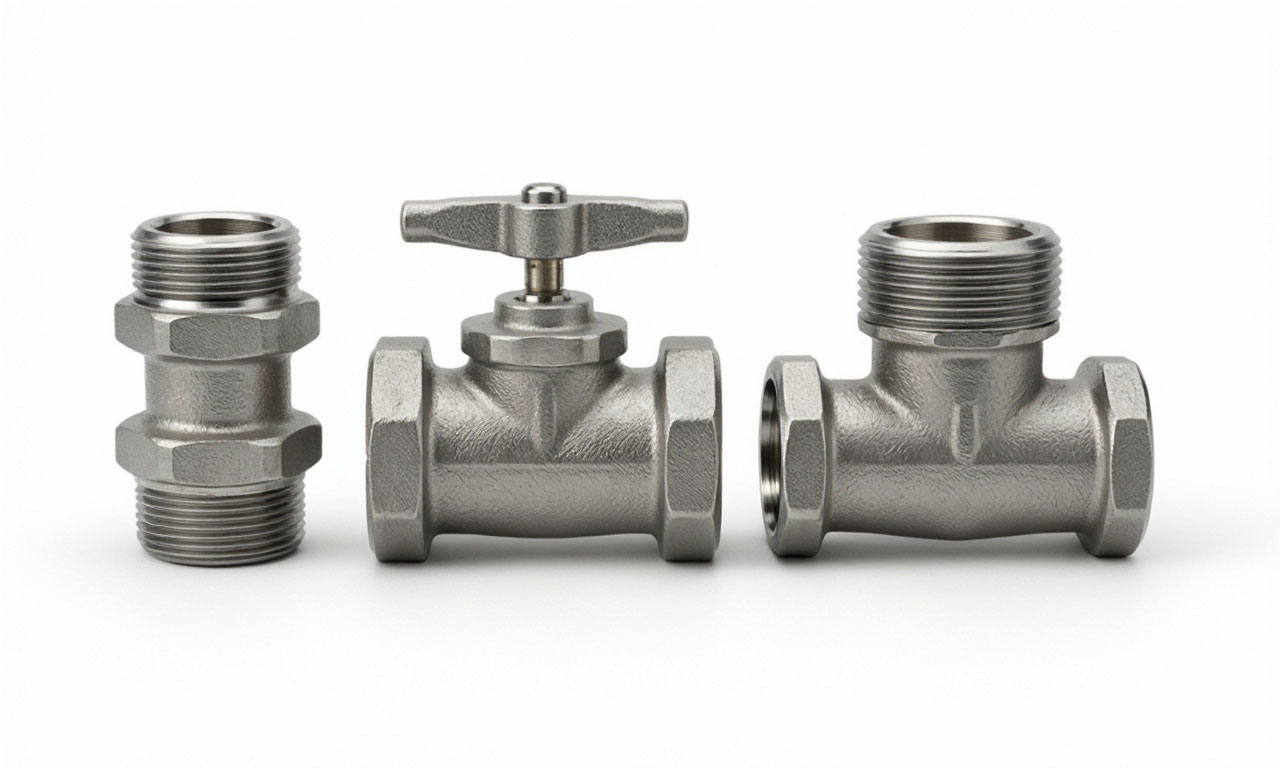

Соединительная арматура и комплектующие
Муфтовое соединение
Муфтовое соединение наиболее распространённый способ монтажа трубопроводной арматуры в системах водоснабжения и отопления. Оно осуществляется с помощью муфты цилиндрической детали с внутренней резьбой, которая соединяет две трубы или арматуру с наружной резьбой.
К преимуществам муфтового соединения относятся простота монтажа и демонтажа, возможность замены арматуры без переварки трубопровода и относительно невысокая стоимость. Муфты изготавливаются из тех же материалов, что и трубы латуни, чугуна, нержавеющей стали, полипропилена. Для герметизации резьбовых соединений используются уплотнительные материалы: лён с пастой, ФУМ-лента, нити-герметики.
В системах с высокой температурой и давлением муфтовое соединение может требовать применения специальных уплотнителей и точного соблюдения момента затяжки. Недопустим перекос резьбы или недостаточное усилие при сборке это приводит к протечкам и аварийным ситуациям.
Американка
Американка тип разъёмного соединения, представляющий собой муфту с накидной гайкой. Это конструктивное решение позволяет выполнять монтаж и демонтаж трубопроводной арматуры без вращения самой трубы, что особенно ценно в стеснённых условиях и при монтаже в труднодоступных местах.
Конструкция американки включает две половины, соединяемые накидной гайкой. Одна половина имеет резьбу для присоединения к трубопроводу, а вторая паз для гаечного ключа. При затягивании гайки обе половины стягиваются, обеспечивая герметичность за счёт либо уплотнительного кольца, либо конусного соединения "металл по металлу".
Основные преимущества американки:
- Возможность быстрого демонтажа арматуры без осевого вращения трубы
- Многократное использование достаточно заменить уплотнительное кольцо
- Надёжная герметизация без использования дополнительных уплотнителей при конусной конструкции
- Устойчивость к температурным деформациям и вибрациям
Американки изготавливаются из латуни с хромоникелевым покрытием, нержавеющей стали, комбинированных материалов. Они применяются для присоединения водомеров, запорной арматуры, теплообменного оборудования и других элементов систем водоснабжения и отопления.
Применение арматуры в различных системах
Системы отопления
В системах отопления трубопроводная арматура решает комплекс задач: отключение отдельных участков для ремонта, регулировка теплоотдачи приборов, защита от гидроударов и воздушных пробок. На каждом радиаторе устанавливаются шаровые краны для отключения и балансировочные вентили для настройки теплового режима.
На вводах в здание и на стояках применяется запорно-регулирующая арматура большего диаметра, часто с автоматическим управлением. Обратные клапаны устанавливаются на циркуляционных насосах для предотвращения обратного потока при их остановке. Воздухоотводчики удаляют воздух, скапливающийся в верхних точках системы, предотвращая коррозию и шум.
Системы водоснабжения
В системах водоснабжения арматура обеспечивает надёжное отключение участков, защиту от обратного потока и гидроударов, а также регулировку давления. На вводе в здание устанавливаются шаровые краны, обратные клапаны и фильтры механической очистки.
Для горячего водоснабжения применяется арматура с уплотнениями из термостойких материалов PTFE (фторопласт) или специальных эластомеров, выдерживающих температуры до 150°С и более. В системах с циркуляцией горячей воды устанавливаются обратные клапаны, предотвращающие остывание воды в трубопроводах.
Системы охлаждения и кондиционирования
В системах охлаждения и кондиционирования арматура работает с хладагентами и охлаждённой водой. Особые требования предъявляются к герметичности, так как утечки хладагентов экологически опасны и снижают эффективность системы.
Регулирующая арматура в системах охлаждения часто оснащается электрическими приводами для поддержания заданной температуры в объектах. Балансировочные вентили обеспечивают распределение хладагента по испарителям и конденсаторам. Обратные клапаны предотвращают перетекание хладагента в неработающие контуры.
Критерии выбора и практические рекомендации
Учёт рабочей среды
При выборе арматуры необходимо учитывать химический состав и температуру рабочей среды, а также наличие механических примесей. Для водопроводной воды с жёсткостью до 5 мг-экв/л подходит латунная арматура. Для агрессивных сред с повышенной кислотностью или щёлочностью требуется арматура из нержавеющей стали или специальных сплавов.
Для систем с высокими температурами (паровые системы, тепловые пункты) необходима арматура с уплотнениями из графита или PTFE, выдерживающими температуры свыше 200°С. Для систем с абразивными частицами (например, шлам в системах охлаждения) применяются клапаны с упрочнёнными рабочими поверхностями.
Учёт гидравлических характеристик
При подборе арматуры важно учитывать гидравлическое сопротивление и пропускную способность. Клапан с заниженным проходным диаметром создаёт излишнее сопротивление и увеличивает энергопотребление насосов. С другой стороны, завышенный диаметр арматуры приводит к нестабильной работе регулирующих органов на малых открытиях.
Для систем с переменным расходом рекомендуется выбирать арматуру с линейной или равнопроцентной пропускной характеристикой. Это обеспечивает стабильность регулирования во всём рабочем диапазоне.
Совместимость и монтаж
При выборе арматуры необходимо учитывать присоединительные размеры и типы соединений, чтобы обеспечить совместимость с существующим трубопроводом. Муфтовые соединения (резьбовые) применяются для диаметров до 50 мм, фланцевые для больших диаметров и высоких давлений.
Важно соблюдать требования к строительной длине арматуры расстоянию между присоединительными поверхностями, которое должно соответствовать проектным размерам для обеспечения возможности монтажа без дополнительных переходов. Несоблюдение этих размеров может привести к необходимости переварки трубопровода или использования удлинительных патрубков, что снижает надёжность системы.
Материалы и защита от коррозии
Материалы арматуры должны соответствовать условиям эксплуатации. Для систем водоснабжения и отопления чаще всего используются латунь и бронза, обеспечивающие достаточную коррозионную стойкость и приемлемую стоимость. Для систем с агрессивными средами применяются нержавеющие стали (AISI 304, 316), дуплексные стали и специальные сплавы.
Защита от коррозии внутренних поверхностей обеспечивается выбором материала корпуса и применением защитных покрытий. Никелирование латунных изделий предотвращает коррозию и придаёт арматуре эстетичный вид.
Надёжность и ресурс
- При выборе арматуры для систем, работающих в непрерывном режиме, важны ресурс и ремонтопригодность. Арматура ведущих производителей имеет расчётный ресурс не менее 10 000 циклов открытия-закрытия для запорной арматуры и 1 000 000 циклов для регулирующей арматуры с автоматическим управлением.
- Разборные конструкции позволяют заменять изношенные уплотнительные элементы, продлевая срок службы арматуры в 2-3 раза по сравнению с неразборными аналогами. При выборе арматуры следует учитывать доступность запасных частей и возможность проведения ремонтных работ без демонтажа всего трубопровода.
Правильный выбор трубопроводной арматуры и комплектующих основа надёжной и эффективной работы систем отопления, водоснабжения и охлаждения на протяжении всего расчётного срока эксплуатации. Профессиональный подход к подбору оборудования, учитывающий все технические параметры и условия эксплуатации, позволяет избежать аварийных ситуаций, снизить эксплуатационные затраты и обеспечить комфортные условия для потребителей.
