Канализационные насосные станции: устройство, принцип работы и ключевые элементы системы

Канализационная насосная станция это сложный инженерный комплекс, предназначенный для принудительной перекачки сточных вод в тех случаях, когда естественный самотечный отвод невозможен или экономически нецелесообразен.

Такие сооружения становятся необходимым звеном в системах водоотведения при сложных рельефных условиях, глубоком заложении выпускных труб зданий, наличии подвальных помещений, требующих откачки стоков, а также при необходимости транспортировки жидкости на значительные расстояния к очистным сооружениям.

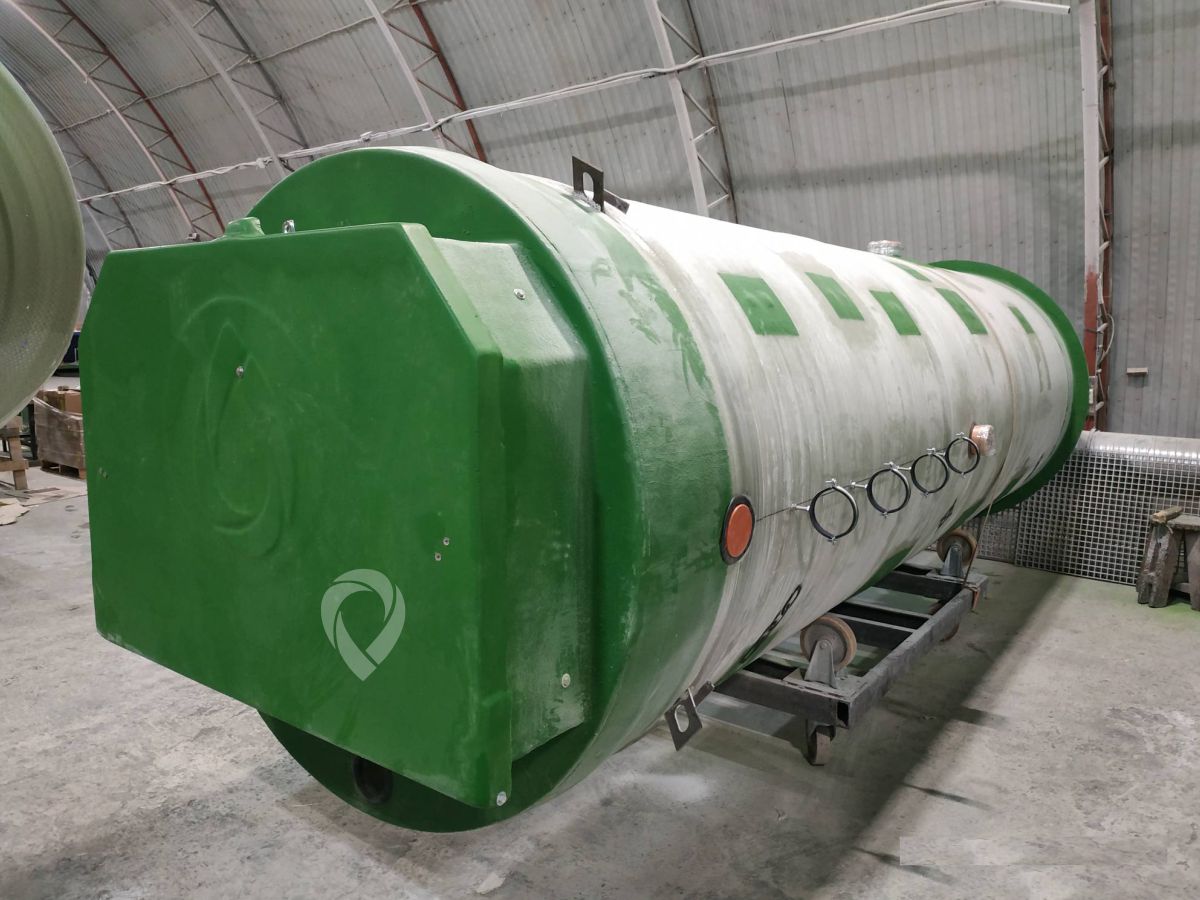

Конструктивно КНС это герметичная емкость, чаще всего цилиндрической формы, изготовленная из полипропилена, стеклопластика или других коррозионностойких материалов, способных выдерживать агрессивную среду сточных вод и давление грунта. Внутреннее оснащение станции включает комплекс оборудования, обеспечивающего автоматизированный прием, измельчение крупных включений и перекачку стоков в напорный коллектор.

Приёмный резервуар и организация притока сточных вод

Приёмный резервуар это центральный элемент нижней части канализационной насосной станции, выполняющий функцию буферной емкости для аккумулирования сточных вод, поступающих по самотечному трубопроводу. Именно в этом отсеке происходит накопление жидкости до определённого уровня, после чего автоматика включает насосное оборудование для её откачки.

Объём резервуара рассчитывается таким образом, чтобы минимизировать количество включений и выключений насосов, поскольку частые пуски приводят к повышенному износу электродвигателей и снижению ресурса оборудования. В профессиональной практике расчёт вместительности приемного резервуара основывается на анализе графиков притока сточных вод, производительности насосных агрегатов и требуемой периодичности их работы.

Самотёчный трубопровод, подводящий стоки к КНС, проектируется с соблюдением уклонов, обеспечивающих движение жидкости под действием гравитационных сил без образования застойных зон и выпадения взвешенных частиц.

Нормативные документы регламентируют параметры прокладки таких коммуникаций, включая глубину заложения, материал труб и углы присоединения к приёмной камере станции. На вводе подводящего коллектора в корпус КНС предусматриваются специальные устройства для задержания крупного мусора, что позволяет защитить насосное оборудование от повреждений и засорения.

Мусорозадерживающие корзины или решетки устанавливаются таким образом, чтобы обеспечить возможность их периодической очистки без полной остановки работы станции.

Особенность эксплуатации приёмного резервуара заключается в необходимости регулярного контроля его состояния, поскольку в нижней части неизбежно накапливаются осадочные фракции, песок и ил. Для удаления этих отложений применяется специальная техника илососы, это вакуумные машины, способные производить очистку резервуаров на глубине до 10 метров.

Процесс очистки мокрого отделения от ила и грязи обязательная часть регламентного обслуживания КНС, особенно для станций, работающих с бытовыми стоками, содержащими значительное количество органических взвесей.

Эффективность работы приемного резервуара напрямую влияет на бесперебойность функционирования всей канализационной системы, поэтому вопросы его проектирования и обслуживания требуют профессионального подхода.

Фекальный насос и его конструктивные особенности

• Фекальный насос это основной рабочий орган канализационной насосной станции, обеспечивающий перекачивание загрязненных сточных вод с высоким содержанием механических примесей. В отличие от обычных дренажных насосов, фекальные агрегаты оснащаются специальными рабочими колёсами, способными пропускать твёрдые частицы определённого размера без риска заклинивания и поломки.
• Конструкция таких насосов включает электродвигатель, центробежное рабочее колесо с одноканальной геометрией, корпус из чугуна или нержавеющей стали, а также систему уплотнений, предотвращающих проникновение жидкости в моторный отсек. Принцип действия основан на передаче кинетической энергии от вращающегося колеса к перекачиваемой среде, в результате чего жидкость под давлением направляется в напорный патрубок и далее в магистральный трубопровод.

Одной из важнейших особенностей современных фекальных насосов является автоматизация их работы посредством поплавковых выключателей, контролирующих уровень сточной жидкости в приёмном резервуаре. При достижении определённой отметки поплавок подает сигнал на включение насоса, а после откачки воды до минимального уровня происходит автоматическое отключение агрегата. Такая схема позволяет эксплуатировать станцию в полностью автономном режиме без постоянного присутствия обслуживающего персонала.

Для охлаждения электродвигателя в погружных исполнениях используется перекачиваемая жидкость, что обеспечивает эффективный отвод тепла и стабильность работы даже при длительных циклах эксплуатации.

Выбор конкретной модели фекального насоса определяется характеристиками перекачиваемых стоков: размером допустимых включений, температурой жидкости, агрессивностью среды и требуемой производительностью. Для станций с высокими нагрузками применяются насосы с одноканальными рабочими колесами, обеспечивающими проход частиц до 35-50 мм и более.

В конструкциях некоторых производителей предусмотрены дополнительные возможности, например, наличие измельчительного механизма, который разрушает волокнистые включения непосредственно в процессе перекачки, предотвращая образование засоров в напорных трубопроводах.

Флотация как процесс очистки и подготовки стоков

Флотация это метод очистки сточных вод, основанный на способности мелких пузырьков воздуха прилипать к взвешенным частицам и поднимать их на поверхность жидкости. В контексте работы канализационных насосных станций флотационные процессы могут применяться для предварительной очистки стоков от жиров, масел и мелкодисперсных взвесей, которые способны негативно влиять на работу насосного оборудования.

Суть метода заключается в насыщении сточной воды воздухом под давлением с последующим резким сбросом давления, в результате чего образуются микропузырьки, захватывающие загрязняющие частицы и образующие на поверхности пенный слой.

Использование флотации в составе КНС особенно актуально для станций, перекачивающих промышленные или ливневые стоки, содержащие значительное количество нефтепродуктов и взвешенных веществ. Флотационные установки могут размещаться как отдельно стоящими сооружениями, так и интегрироваться в общую технологическую схему станции на этапе приёма сточной жидкости.

Очищенная таким образом вода поступает в приёмный резервуар уже с пониженным содержанием загрязнений, что снижает абразивный износ насосов и уменьшает частоту обслуживания оборудования.

Решётка-дробилка: защита насосов от крупных включений

Решётка-дробилка это главный элемент механической очистки сточных вод перед их поступлением в насосное оборудование, совмещая функции задержания и измельчения крупных фракций. Данное устройство это система вращающихся фрез или барабанов, установленных в стальной раме и приводимых в действие электродвигателями через редукторные передачи.

Сточная жидкость, проходя через решетку, контактирует с вращающимися элементами, которые захватывают крупные отбросы, измельчают их до безопасного размера и возвращают в поток воды для дальнейшей перекачки. Такой подход позволяет избежать необходимости частой очистки мусорных корзин и ручного удаления отходов, что особенно важно для станций с большими объемами перекачки.

Применение решеток-дробилок особенно эффективно в системах, где сточные воды содержат волокнистые материалы, текстильные отходы или другие включения, способные вызвать засорение или повреждение фекальных насосов. Конструкция современных решеток предусматривает возможность их установки непосредственно в каналах подводящего трубопровода с помощью направляющих, что позволяет извлекать оборудование для обслуживания без остановки потока жидкости.

Рабочие органы изготавливаются из высокопрочной инструментальной стали, устойчивой к абразивному износу и коррозии, что гарантирует длительный срок службы устройства. В некоторых реализациях решетка-дробилка оснащается системой автоматического реверса для предотвращения заклинивания при попадании особо твёрдых предметов.

Выбор решетки-дробилки основывается на характеристиках сточных вод, требуемой степени измельчения и конструктивных особенностях КНС. Современные модели способны обеспечивать дробление отбросов до размера 6-12 мм, что безопасно для большинства типов погружных насосов. Компактные исполнения таких устройств позволяют монтировать их даже в стеснённых условиях существующих станций без проведения масштабной реконструкции.

Экономическая эффективность применения решеток-дробилок выражается в снижении затрат на техническое обслуживание, уменьшении простоев оборудования и продлении срока службы насосных агрегатов.

Обратный клапан и его роль в системе

Обратный клапан это важнейший защитный элемент напорного трубопровода канализационной насосной станции, предотвращающий обратное движение перекачиваемой жидкости после остановки насоса. Конструкция такого устройства предусматривает наличие запорного элемента, который под действием потока открывается и пропускает жидкость, а при снижении давления или остановке насоса закрывается, блокируя обратный ход стоков.

Установка обратных клапанов обязательна для всех напорных коллекторов КНС, поскольку предотвращает такие негативные явления, как гидроудары, опорожнение напорных трубопроводов и обратное заполнение приёмного резервуара.

Современные обратные клапаны для канализационных систем изготавливаются из коррозионностойких материалов: полипропилена, ABS-пластика и других полимеров, устойчивых к агрессивной среде сточных вод. Диаметр клапана подбирается в соответствии с сечением напорного трубопровода, а конструкция предусматривает возможность технического обслуживания и ревизии через съёмные крышки.

Для наружных канализационных сетей выпускаются клапаны с усиленным корпусом и дополнительной защитой от механических повреждений, способные выдерживать значительное давление грунта и перепады температур.

Наличие обратного клапана особенно критично для станций с длинными напорными коллекторами, где после остановки насоса возникает значительный обратный столб жидкости. В таких условиях отсутствие клапана может привести к частым рециркуляциям стоков, дополнительной нагрузке на насосное оборудование и снижению общей эффективности работы КНС.

Некоторые модели клапанов оснащаются дополнительными функциями, включая фиксацию в закрытом положении и возможность регулировки потока для проведения ремонтных работ без полного отключения системы.

Мокрый колодец? Особенности эксплуатации и обслуживания

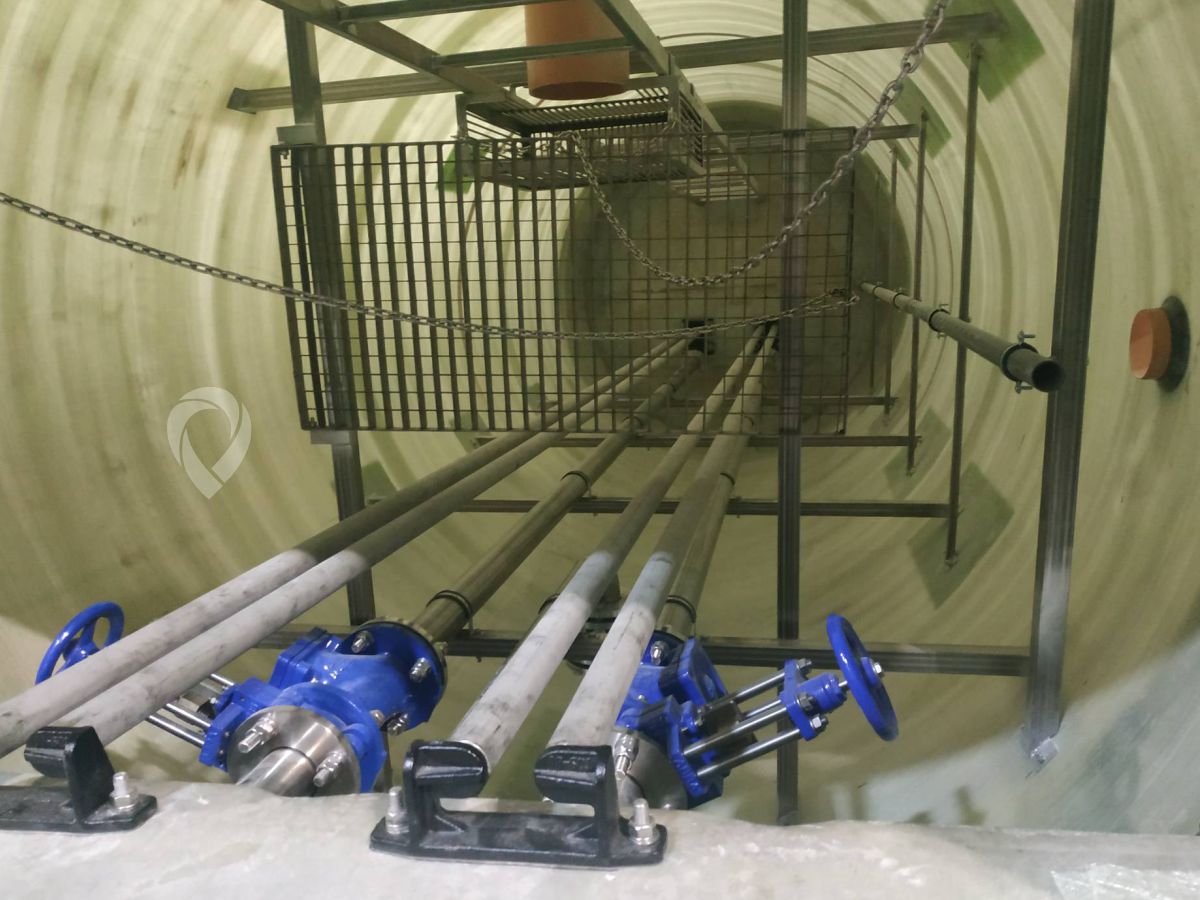

Мокрый колодец это часть канализационной насосной станции, в которой непосредственно размещается погружное насосное оборудование и происходит контакт с перекачиваемой сточной жидкостью. В отличие от сухих установок, оборудование в мокром колодце находится в непосредственном соприкосновении с водой, что обеспечивает естественное охлаждение двигателей и упрощает конструкцию станции.

Однако такой способ монтажа требует особого внимания к герметичности электрических соединений, коррозионной стойкости материалов и регулярности очистки колодца от осадков и ила.

Монтаж погружных насосов в мокром колодце осуществляется по направляющим трубам, позволяющим агрегатам опускаться на стационарные основания, закрепленные на дне резервуара. Герметичное соединение напорного патрубка насоса с отводящим трубопроводом происходит автоматически под действием собственного веса оборудования, что исключает необходимость сложных монтажных операций при установке и демонтаже.

Такая конструкция упрощает техническое обслуживание, позволяя извлекать насосы для ремонта или замены с помощью лебедки или тали, не осушая при этом весь колодец.

Эксплуатация мокрого колодца требует регулярного контроля уровня ила, песка и других твёрдых осадков, накапливающихся на дне. Для очистки мокрых отделений КНС от накопившихся отложений применяются илососы специализированные вакуумные машины, которые способны удалять загрязнения с глубины до 10 метров и более. Периодичность проведения таких работ зависит от характера перекачиваемых стоков, нагрузки на станцию и эффективности работы предварительных очистных устройств.

Самотёчный трубопровод и напорный коллектор

Самотёчный трубопровод, подводящий сточные воды к канализационной насосной станции, проектируется с учётом естественного уклона местности, обеспечивающего движение жидкости под действием гравитационных сил. Такие трубопроводы традиционно изготавливаются из материалов, устойчивых к агрессивной среде сточных вод и способных выдерживать внешнюю нагрузку от грунта, включая поливинилхлорид и другие полимеры.

Глубина заложения самотечных коллекторов определяется нормативными требованиями и должна исключать промерзание трубы в зимний период, а также обеспечивать необходимый уклон для самоочищения потока.

Напорный коллектор, в отличие от самотечного, это трубопровод, по которому сточные воды подаются под давлением, создаваемым фекальными насосами, от КНС к очистным сооружениям или к точке сброса. Для станций городского и районного значения предусматривается прокладка минимум двух напорных трубопроводов с возможностью переключения между ними, что обеспечивает бесперебойность работы даже при аварийных ситуациях или необходимости проведения ремонтных работ.

Локальные КНС могут оборудоваться одним напорным коллектором при условии обеспечения резервных мощностей насосного оборудования.

Совместная работа нескольких КНС на общий напорный коллектор это сложная инженерная задача, поскольку необходимо синхронизировать работу насосных агрегатов для предотвращения взаимного влияния и гидравлических конфликтов. В таких системах важно корректно рассчитать пьезометрические напоры, производительность станций и время включения-выключения насосов, чтобы избежать ситуаций, когда одна станция "задавливает" другие своей производительностью.

Применение методов математического моделирования и оптимизации позволяет создать эффективно работающую систему с минимальными энергетическими затратами.

Сухая установка насосов: конструктивные решения

Сухая установка насосов подразумевает размещение насосного оборудования вне перекачиваемой жидкости, в специальном сухом помещении, отдельном от приемного резервуара. Такой способ монтажа обеспечивает постоянный доступ к насосам для обслуживания и ремонта, что является существенным преимуществом перед погружными исполнениями.

При сухой установке насосные агрегаты могут монтироваться как вертикально, так и горизонтально, в зависимости от конструктивных особенностей станции и требований к компоновке оборудования.

Для охлаждения электродвигателей в сухой установке используются специальные системы: охлаждающие кожухи, в которых циркулирует внешняя среда или перекачиваемая жидкость, либо замкнутые системы с собственным теплоносителем. Некоторые модели насосов, например, от ведущих производителей, имеют встроенные каналы охлаждения в корпусе двигателя, что позволяет устанавливать оборудование без дополнительных систем охлаждения, снижая затраты на эксплуатацию.

Такой подход характерен для насосов мощностью до 11 кВт, которые могут эффективно работать в сухих условиях без перегрева.

Выбор между мокрым и сухим способом установки определяется множеством факторов, включая требования к доступности оборудования, условия работы станции, бюджетирование затрат на строительство и эксплуатацию. Сухая установка предпочтительнее для станций со сложным оборудованием, требующим частого технического обслуживания, а также для объектов, где не допускается контакт перекачиваемой жидкости с окружающей средой.

В то же время стоимость строительства таких станций, как правило, выше из-за необходимости устройства отдельных помещений и систем вентиляции.

Илосос. Техника для очистки резервуаров и колодцев

Илосос это специализированная вакуумная машина, предназначенная для удаления илистых отложений, песка и твёрдых частиц из приёмных резервуаров и мокрых колодцев канализационных насосных станций. Данное оборудование работает по принципу создания вакуума в цистерне, благодаря чему всасываются донные осадки вместе с водой, которые затем транспортируются к месту утилизации или обезвреживания.

Использование илососов позволяет проводить очистку глубоких резервуаров, достигающих 10 метров и более, без необходимости спуска персонала в опасные зоны и без полного опорожнения станции.

• Эффективность работы илососов напрямую связана с регулярностью проведения очистных мероприятий, особенно для станций, перекачивающих бытовые стоки, богатые органическими включениями. Накопление ила и грязи приводит к снижению полезного объёма приёмного резервуара, учащению циклов включения-выключения насосов и повышенному износу оборудования.
• Для крупных канализационных станций разрабатываются специальные графики очистки, а проведение таких работ часто становится предметом тендеров на выполнение аварийно-восстановительных или плановых мероприятий.
• Современные илососы оснащаются мощными вакуумными насосами и системами фильтрации, позволяющими эффективно отделять твёрдые фракции от воды и снижать объём отходов, направляемых на утилизацию.

Появление всесезонных моделей расширяет возможности применения этой техники в различных климатических условиях, обеспечивая бесперебойную работу канализационных систем в течение всего года. Коммунальные службы многих городов активно обновляют парк илососной техники, что свидетельствует о признании важности регулярного обслуживания насосных станций для стабильности городской инфраструктуры.

Технические параметры основных элементов КНС

Сравнительная характеристика мокрой и сухой установки насосов
