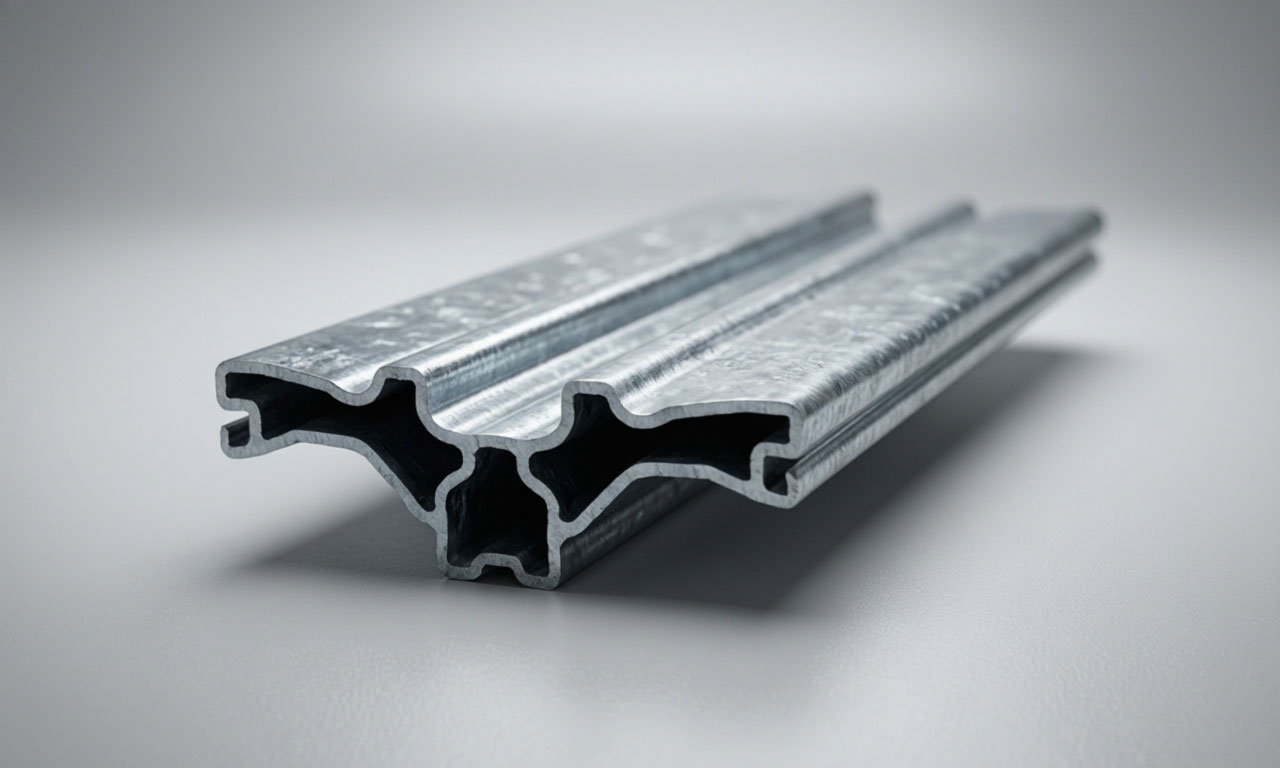

Z-профиль это холодногнутый металлический элемент конструкционного назначения, геометрия поперечного сечения которого напоминает букву "Z". Такой профиль формуется методом холодной прокатки из тонколистовой стали с последующим нанесением защитного цинкового покрытия.
Благодаря рациональной форме сечения и высоким прочностным характеристикам при относительно небольшой массе, этот вид проката нашел широкое применение в качестве прогонов кровельных систем, стеновых ригелей, монтажных каркасов, опорных элементов для прокладки инженерных коммуникаций, а также в качестве несущих элементов при устройстве подвесных потолков и облицовочных систем.
Уникальность Z-образного профиля заключается в возможности стыковки отдельных элементов внахлест с образованием неразрезной конструкции.
Такая схема соединения существенно повышает общую жесткость и несущую способность системы, позволяя перекрывать значительные пролеты без промежуточных опор. Именно это свойство сделало Z-профиль основным решением для устройства прогонов в скатных кровлях промышленных и гражданских зданий.
Геометрия поперечного сечения! Полка, стенка и их роль в работе конструкции
Поперечное сечение Z-образного профиля образовано тремя основными элементами: стенкой и двумя полками, расположенными в противоположных направлениях. Стенка это вертикальную (или наклонную, в зависимости от ориентации профиля в конструкции) грань, воспринимающую основную поперечную нагрузку. Именно высота стенки определяет момент сопротивления сечения и, следовательно, способность профиля противостоять изгибу.
В сортаменте, регламентируемом ГОСТ 13229-78, высота профиля обозначается буквой h и может варьироваться в широких пределах от 40 до 400 мм и более.
Полки профиля это горизонтальные грани, которые воспринимают сжимающие и растягивающие усилия, возникающие при изгибе. Ширина полок (обозначается как b для большей и b₁ для меньшей) определяет устойчивость сжатой зоны сечения. В стандартном исполнении профили могут быть равнополочными или неравнополочными.
Для кровельных прогонов чаще применяются профили с полками разной ширины, что позволяет оптимизировать работу элемента при восприятии нагрузок, направленных сверху вниз (от собственного веса кровли и снега) и снизу вверх (ветровой отрыв).
Соотношение размеров стенки и полок строго регламентировано. Так, отношение расчетной высоты стенки к толщине металла не должно превышать определенных значений, чтобы избежать потери местной устойчивости. Аналогичные ограничения введены для свесов полок.
Эти параметры напрямую влияют на выбор профиля для конкретной задачи: для больших пролетов требуются профили с высокой стенкой и развитыми полками, тогда как для монтажных каркасов внутри помещений достаточно компактных сечений с высотой 30-50 мм.
Важно понимать, что Z-образная форма сечения создает асимметрию относительно главных осей инерции. Центр тяжести смещен относительно геометрического центра стенки, что приводит к возникновению дополнительных крутящих моментов при приложении нагрузки. Для компенсации этого эффекта при монтаже прогонов применяются специальные раскрепляющие элементы тяжи или связи, уменьшающие расчетный пролет в плоскости ската.
Игнорирование этого требования может привести к преждевременной потере устойчивости конструкции, особенно при действии ветровых нагрузок восходящего направления.
Толщина металла как определяющий параметр несущей способности
Толщина металла (обозначается как s) является одним из важнейших параметров, напрямую определяющих прочностные и эксплуатационные характеристики Z-образного профиля. В стандартном сортаменте холодногнутых зетовых профилей толщина стенки обычно находится в диапазоне от 1,0 до 6,5 мм. Наиболее распространенные типоразмеры, применяемые в строительстве, имеют толщину 1,5-3,0 мм.
Увеличение толщины металла приводит к пропорциональному росту площади поперечного сечения, момента инерции и момента сопротивления, что напрямую отражается на несущей способности элемента.
Однако выбор толщины не всегда сводится к простому принципу "чем толще, тем лучше". При увеличении толщины возрастает масса конструкции, что создает дополнительную нагрузку на несущие элементы каркаса здания. Кроме того, утолщение металла усложняет процесс гибки и может приводить к образованию микротрещин в местах изгиба при недостаточно качественном исходном сырье.
Оптимальная толщина подбирается на основе расчета, учитывающего полную нагрузку на профиль, схему его опирания, длину пролета и требуемый прогиб.
Предельные отклонения по толщине профиля регламентированы нормативными документами. Для плоских участков сечения отклонения не должны превышать определенных значений, зависящих от номинальной толщины. Так, для профилей толщиной до 1,0 мм допуск составляет ±0,05 мм, для толщины 2-3 мм ±0,10-0,12 мм, для более толстых профилей допуски увеличиваются пропорционально. Эти требования обеспечивают стабильность расчетных характеристик и предсказуемость поведения конструкции под нагрузкой.
При заказе профиля важно учитывать, что фактическая толщина может незначительно отличаться от номинальной. Производители обычно указывают минимальную толщину с учетом допуска на прокат и цинковое покрытие. Для ответственных конструкций рекомендуется использовать профили повышенной точности изготовления, что гарантирует соответствие геометрических параметров проектным значениям.
Оцинковка: технологии нанесения и защитные свойства покрытия
Оцинковка это процесс нанесения цинкового покрытия на поверхность стального профиля с целью защиты от коррозии. Цинк обладает электрохимическими свойствами, которые обеспечивают не только барьерную защиту, но и протекторное действие: при нарушении целостности покрытия цинк выступает в роли анода и корродирует сам, защищая стальную основу. Существует несколько основных технологий оцинковки, применяемых для холодногнутых профилей.
- Горячее цинкование погружением наиболее распространенный и надежный метод. Готовый профиль погружается в ванну с расплавленным цинком при температуре около 450-460 °C, в результате чего на поверхности образуется плотное покрытие толщиной от 40 до 200 мкм и более. Такое покрытие обеспечивает длительный срок службы даже в условиях агрессивной внешней среды. Профили, изготовленные методом горячего цинкования, широко применяются для кровельных прогонов и наружных конструкций.
- Метод Сендзимира (горячее цинкование в процессе прокатки) предполагает нанесение цинкового покрытия на стальную полосу до ее профилирования. Толщина покрытия при этом методе обычно составляет 20-40 мкм, что соответствует классу Z275 (275 г цинка на квадратный метр поверхности). Такой подход обеспечивает равномерность покрытия и высокую адгезию к основному металлу. Профили, изготовленные по методу Сендзимира, имеют класс коррозионной стойкости 1 по ГОСТ Р 52868 и предназначены для эксплуатации в условиях умеренного и холодного климата.
- Гальваническое цинкование применяется реже из-за меньшей толщины покрытия и более высокой стоимости. Оно используется преимущественно для мелких крепежных элементов и не получило широкого распространения для профилей конструкционного назначения.
Качество оцинковки оценивается по массе цинка на единицу площади поверхности. Наиболее распространенные классы покрытия Z100, Z140, Z200, Z275, Z350. Покрытие Z275 обеспечивает защиту стальной основы в течение 10-15 лет в условиях умеренной коррозионной активности, а в более агрессивных средах срок службы может сокращаться. Для конструкций, подверженных воздействию морской атмосферы или промышленных выбросов, рекомендуется применять профили с покрытием Z350 и выше.
Несущая способность и методы ее расчета
Несущая способность Z-образного профиля определяется совокупностью его геометрических характеристик, прочностных свойств стали и условий работы в конструкции. Расчет выполняется в соответствии с положениями свода правил СП 260.1325800.2023 "Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов", который устанавливает методики определения предельных нагрузок для различных схем опирания и нагружения.
Основными параметрами, характеризующими несущую способность сечения, являются момент инерции и момент сопротивления относительно главных осей. Для Z-образного профиля эти характеристики определяются с учетом асимметрии сечения. При изгибе в плоскости стенки (относительно оси x-x) момент сопротивления достигает максимальных значений, что позволяет эффективно воспринимать вертикальные нагрузки.
При изгибе из плоскости стенки (относительно оси y-y) жесткость сечения существенно ниже, что требует обязательного раскрепления сжатой полки системой связей или настилом.
Расчет неразрезных прогонов из Z-образных профилей выполняется с учетом перераспределения усилий между пролетами. Наличие нахлесточных соединений на опорах создает условия для возникновения отрицательных моментов, которые необходимо учитывать при подборе профиля. Стандарт организации СТО 0061-2008 содержит таблицы предельных нагрузок для неразрезных систем прогонов, которые позволяют подбирать профиль без выполнения детальных расчетов.
Например, для профиля 142Z13 при пролете 4,5 м предельная нормативная вертикальная нагрузка составляет 2,93 кН/м для крайнего прогона и 3,72 кН/м для среднего.
При расчете необходимо учитывать не только прочность, но и деформативность конструкции. Предельные прогибы прогонов обычно ограничиваются величиной L/150 L/200 в зависимости от типа покрытия и требований к эксплуатации. Для конструкций, воспринимающих значительные нагрузки, может потребоваться установка дополнительных ребер жесткости или увеличение толщины профиля.
Отдельного внимания заслуживает расчет на действие сосредоточенных нагрузок и опорных реакций. В местах опирания прогонов на несущие конструкции возникают локальные напряжения, которые могут привести к смятию стенки или потере местной устойчивости. Для повышения несущей способности в этих зонах часто применяются усиливающие элементы накладки или дополнительные ребра жесткости.
Прогон как основная область применения Z-образного профиля
Прогон это горизонтальный несущий элемент, который опирается на основные конструкции каркаса здания (фермы, балки, колонны) и служит для передачи нагрузки от кровельного или стенового ограждения. Z-образные профили являются оптимальным решением для изготовления прогонов благодаря возможности создания неразрезных систем путем нахлесточного соединения отдельных элементов.
Кровельные прогоны из Z-образного профиля устанавливаются с шагом, определяемым расчетом, и воспринимают нагрузку от веса кровельного покрытия, утеплителя, снегового покрова и ветрового давления.
Специфика скатных кровель требует учета двух составляющих нагрузки: нормальной к плоскости ската и касательной, направленной вдоль ската. Касательная составляющая вызывает изгиб прогона из плоскости, для компенсации которого устанавливаются специальные связи или используются профили с усиленными полками.
Монтаж прогонов выполняется без применения сварки, что существенно упрощает и ускоряет процесс сборки. Соединение элементов между собой и крепление к несущим конструкциям осуществляется с помощью болтов, саморезов или специальных крепежных элементов. Для обеспечения неразрезности системы смежные прогоны устанавливаются с нахлестом на опорах, величина которого обычно составляет 10-15% от длины пролета.
В зоне нахлеста профили соединяются болтами, установленными в предварительно выполненные отверстия.
Стеновые ригели еще одна область применения Z-образных профилей. Они выполняют функцию горизонтальных несущих элементов в каркасах стеновых ограждений, воспринимая ветровые нагрузки и вес облицовочных панелей. В отличие от кровельных прогонов, стеновые ригели работают преимущественно на изгиб в горизонтальной плоскости, что требует учета других сочетаний нагрузок. Для стеновых систем часто применяются профили с перфорацией, облегчающие монтаж и обеспечивающие возможность прокладки коммуникаций.
Монтажный профиль и его особенности
Монтажный профиль Z-образного сечения это разновидность конструкционного профиля, предназначенную для создания каркасов, обрешеток и опорных систем внутри зданий и сооружений. Основное отличие монтажных профилей от несущих прогонов заключается в меньших размерах сечения и, как правило, наличии перфорации по всей длине. Типичные размеры монтажного Z-профиля составляют 30×30×30 мм, 40×40×40 мм, 50×50×50 мм при толщине металла 1,5-3,0 мм.
Перфорированный монтажный профиль оснащен продолговатыми отверстиями, расположенными с определенным шагом по полкам и стенке. Эти отверстия выполняют несколько функций: обеспечивают возможность крепления элементов друг к другу и к строительным конструкциям без дополнительной сверловки, позволяют регулировать положение профиля при монтаже, служат для прокладки кабелей и инженерных коммуникаций.
Диаметр отверстий обычно составляет 10×30 мм или 8×25 мм, что достаточно для установки стандартного крепежа.
Монтажные профили широко применяются для устройства вертикальных кабельных трасс, подвеса оборудования к стенам и потолкам, создания каркасов вентилируемых фасадов и внутренних перегородок. Возможность быстрой сборки без сварочных работ делает их незаменимыми при выполнении электромонтажных и отделочных работ. Демонтаж отдельного элемента не требует разборки всей конструкции, что упрощает обслуживание и модернизацию систем.
При выборе монтажного профиля следует учитывать не только размеры сечения, но и толщину металла. Для конструкций, воспринимающих значительные нагрузки, рекомендуется применять профили толщиной не менее 2,0 мм. Для легких каркасов и обрешеток достаточно профилей толщиной 1,5 мм. Важным параметром является также качество цинкового покрытия: для помещений с повышенной влажностью (санузлы, бассейны, производственные цеха) следует выбирать профили с покрытием не ниже Z200.
| Область применения | Типовое сечение | Толщина металла | Конструктивная особенность | Ключевое требование |
|---|---|---|---|---|
| Кровельные прогоны | Высота 40-400 мм, профиль типа 142Z13 | 1,5-3,0 мм | Неразрезная система с нахлестом на опорах | Раскрепление сжатой полки связями или настилом |
| Стеновые ригели | Профили с усиленными полками | 1,5-3,0 мм | Изгиб в горизонтальной плоскости | Учет ветрового давления и веса облицовки |
| Монтажные каркасы | 30×30×30 50×50×50 мм | 1,5-3,0 мм | Перфорация по всей длине | Точность установки крепежа без сверловки |
| Легкие каркасы и обрешетки | Компактные сечения высотой 30-50 мм | 1,5 мм | Сборка без сварочных работ | Быстрый монтаж и возможность демонтажа |
| Опорные элементы коммуникаций | Перфорированные профили, отверстия 10×30 мм | Не менее 2,0 мм при значительных нагрузках | Продольные отверстия для прокладки трасс | Защита кромок и мест реза от коррозии |
Перфорация и ее влияние на прочностные характеристики
Перфорация это систему отверстий, выполненных в стенке и полках профиля. Наличие отверстий снижает площадь поперечного сечения и, соответственно, несущую способность элемента. Однако при правильном проектировании перфорации это снижение оказывается незначительным и компенсируется технологическими преимуществами, которые дает наличие отверстий.
Отверстия в стенке профиля обычно выполняются круглыми или овальными и предназначены для прокладки кабелей, труб и других коммуникаций. Диаметр таких отверстий ограничивается условиями местной устойчивости стенки: расстояние от края отверстия до граней полок должно быть достаточным для восприятия касательных напряжений. При расчете перфорированных профилей на прочность учитывается ослабление сечения, которое может достигать 10-15% для типовых схем перфорации.
Отверстия в полках служат для крепления профиля к несущим конструкциям и присоединения других элементов. Они располагаются с шагом, обеспечивающим возможность точной установки крепежа без дополнительной разметки. Для повышения несущей способности в зонах перфорации могут применяться специальные конструктивные решения: отбортовка отверстий, установка усиливающих накладок, увеличение толщины металла в приопорных зонах.
Влияние перфорации на устойчивость профиля не ограничивается снижением площади сечения. Отверстия создают концентраторы напряжений, которые могут стать очагами зарождения трещин при циклических нагрузках. Для конструкций, работающих в условиях динамических воздействий, требуется более тщательный анализ напряженно-деформированного состояния с учетом концентрации напряжений у краев отверстий.
При проектировании перфорированных профилей следует руководствоваться положениями СП 260.1325800.2023, которые устанавливают требования к расчету ослабленных сечений. В частности, для перфорированных Z-образных профилей рекомендуется уменьшать расчетное значение момента сопротивления на коэффициент, зависящий от относительной площади отверстий. Точные значения коэффициентов определяются по результатам испытаний или численного моделирования.
Ребра жесткости! Конструктивные решения для повышения устойчивости
Ребра жесткостиэто локальные элементы, увеличивающие устойчивость стенки или полок профиля. В холодногнутых Z-образных профилях ребра жесткости могут быть образованы путем дополнительной гибки, создания продольных канавок (гофров) или установки поперечных элементов жесткости. Наличие ребер позволяет существенно повысить несущую способность профиля без увеличения толщины металла, что особенно важно для тонкостенных конструкций.
Продольные ребра жесткости на стенке профиля выполняются в виде канавок глубиной 2-5 мм, расположенных с определенным шагом. Такие канавки увеличивают момент инерции сечения и препятствуют потере местной устойчивости стенки при изгибе. Эффективность продольных ребер зависит от их глубины, шага и протяженности: чем глубже канавка и меньше расстояние между ними, тем выше устойчивость стенки.
Однако чрезмерное количество ребер усложняет технологию профилирования и может привести к снижению производительности.
Поперечные ребра жесткости устанавливаются в местах приложения сосредоточенных нагрузок и на опорах. Они могут быть выполнены в виде дополнительных элементов, приваренных или прикрепленных болтами к стенке профиля. Такие ребра воспринимают поперечные силы и предотвращают смятие стенки под опорными реакциями. В неразрезных прогонах поперечные ребра устанавливаются в зонах действия максимальных отрицательных моментов.
Отбортовка полок является разновидностью ребра жесткости, образуемой путем загиба края полки на угол 90°. Отбортовка увеличивает жесткость полки и повышает ее устойчивость при сжатии. Ширина отбортовки обычно составляет 10-20 мм и подбирается таким образом, чтобы обеспечить достаточную жесткость без существенного увеличения материалоемкости. Для профилей, работающих в условиях значительных сжимающих напряжений, наличие отбортовки является обязательным требованием.
Современные конструкции Z-образных профилей с полыми полками демонстрируют жесткость примерно в четыре раза выше по сравнению с профилями традиционного сечения. Такое решение достигается за счет замыкания полок с образованием замкнутого контура, что существенно повышает момент инерции сечения и устойчивость к кручению. Применение таких профилей позволяет уменьшить материалоемкость конструкций при сохранении несущей способности.
Коррозионная стойкость и долговечность конструкций
Коррозионная стойкость Z-образного оцинкованного профиля определяется толщиной и качеством цинкового покрытия, а также условиями эксплуатации конструкции. Цинк защищает сталь двумя механизмами: барьерным, препятствующим контакту металла с агрессивной средой, и протекторным, при котором цинк корродирует преимущественно, сохраняя целостность стальной основы.
Скорость коррозии цинка в атмосферных условиях составляет примерно одну десятую от скорости коррозии незащищенной стали, что обеспечивает длительный срок службы оцинкованных конструкций.
Долговечность покрытия пропорциональна его толщине. Покрытие класса Z275 (275 г/м²) обеспечивает защиту стальной основы в течение 10-15 лет в условиях умеренной коррозионной активности (категория C2 по EN ISO 12944). В промышленной атмосфере с повышенным содержанием загрязнителей (категория C3) срок службы сокращается до 8-10 лет, а в морской среде (категория C4) до 5-7 лет.
Для конструкций, эксплуатируемых в особо агрессивных средах, применяются профили с покрытием Z350 и выше, а также дополнительные защитные покрытия на основе полимеров или цинкнаполненных грунтов.
Важным фактором, влияющим на коррозионную стойкость, является качество кромок и мест реза. При резке профиля в размер цинковое покрытие нарушается, и обнаженная сталь становится уязвимой для коррозии. Для защиты кромок применяются специальные составы (цинкнаполненные грунты, холодное цинкование) или конструктивные решения, исключающие контакт кромок с агрессивной средой. В ответственных конструкциях рекомендуется использовать профили, изготовленные в размер, без дополнительной резки на монтаже.
Температурные воздействия также влияют на долговечность цинкового покрытия. При нагреве выше 200 °C цинк образует интерметаллические соединения с железом, которые хрупки и менее коррозионно-стойки. Для конструкций, подверженных воздействию высоких температур (например, дымоходы, горячие трубопроводы), требуются специальные решения: применение алюминизированных покрытий или защита цинкового слоя термостойкими составами.
Регулярный осмотр и обслуживание конструкций позволяют своевременно выявлять очаги коррозии и принимать меры по их устранению. При обнаружении "белой ржавчины" (продуктов коррозии цинка) поверхность очищается и обрабатывается защитными составами. При появлении "красной ржавчины" (коррозии стали) требуется более серьезное вмешательство, включая замену поврежденных элементов.
Советы по выбору и монтажу
Выбор Z-образного профиля для конкретной задачи начинается с определения нагрузок и условий эксплуатации. Для кровельных прогонов необходимо учитывать снеговую и ветровую нагрузку в соответствии с СП 20.13330, а также вес кровельного пирога. Для стеновых ригелей ветровое давление и вес облицовки. На основе расчетных нагрузок подбирается типоразмер профиля по таблицам предельных нагрузок или путем детального расчета.
При монтаже прогонов из Z-образного профиля необходимо обеспечить надежное раскрепление сжатой полки. Для кровельных систем эту функцию выполняет профилированный настил, прикрепленный к прогонам саморезами в каждой волне. При отсутствии настила (например, в период монтажа) требуется установка временных или постоянных связей, предотвращающих потерю устойчивости. Игнорирование этого требования является одной из наиболее распространенных причин деформаций и разрушений кровельных конструкций.
Соединение прогонов в неразрезную систему выполняется с нахлестом на опорах. Величина нахлеста определяется расчетом и обычно составляет 10-15% от длины пролета. В зоне нахлеста устанавливаются болты диаметром не менее 12 мм, количество которых определяется из условия восприятия поперечной силы. Для повышения надежности соединения рекомендуется использовать профили с перфорацией, обеспечивающей точную установку крепежа.
- При монтаже монтажных профилей внутри помещений следует учитывать необходимость компенсации температурных деформаций. Для длинных трасс (более 10 м) рекомендуется предусматривать компенсационные зазоры или использовать скользящие крепления. Это предотвратит возникновение дополнительных напряжений при изменении температуры.
- Для повышения коррозионной стойкости конструкций, эксплуатируемых в агрессивных средах, рекомендуется применять дополнительные защитные покрытия. Наиболее эффективны цинкнаполненные грунты, наносимые на поверхность профиля после монтажа. Они обеспечивают дополнительную барьерную защиту и восстанавливают покрытие в местах реза и крепления.
- Z-образный оцинкованный профиль является универсальным конструкционным элементом, сочетающим высокую несущую способность, технологичность монтажа и долговечность. Рациональная форма сечения, возможность создания неразрезных систем, широкий диапазон типоразмеров и вариантов исполнения делают его востребованным в самых разных областях строительства: от кровельных прогонов промышленных зданий до монтажных каркасов внутри помещений.
Правильный выбор профиля требует учета комплекса факторов: нагрузок, условий эксплуатации, требуемого срока службы. Расчет несущей способности должен выполняться в соответствии с действующими нормативными документами, а монтаж с соблюдением требований по раскреплению сжатых элементов и защите кромок от коррозии. Соблюдение этих условий обеспечивает надежную и долговечную работу конструкций на протяжении всего жизненного цикла здания или сооружения.
